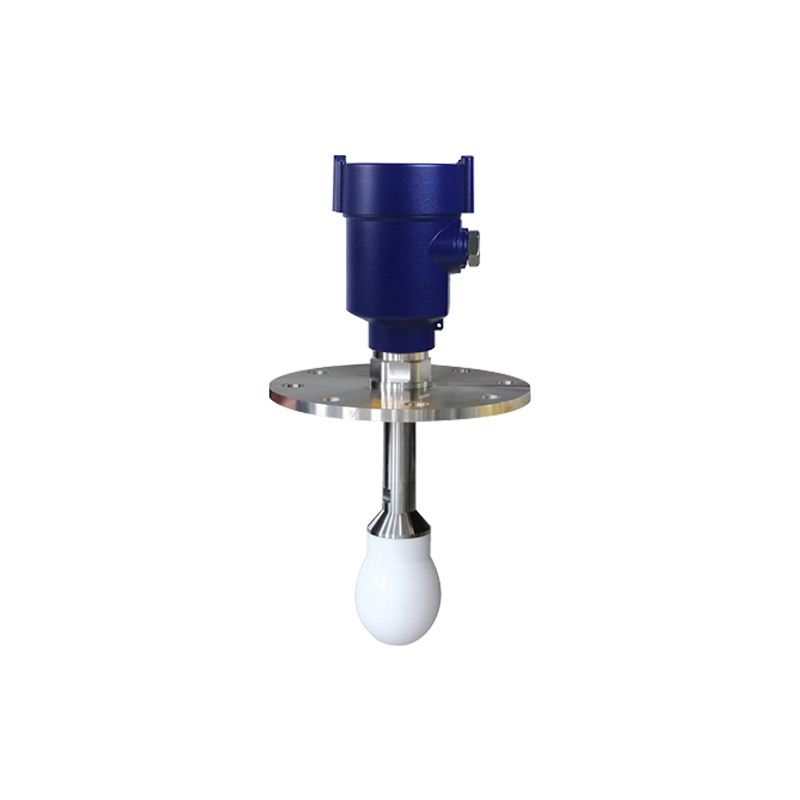

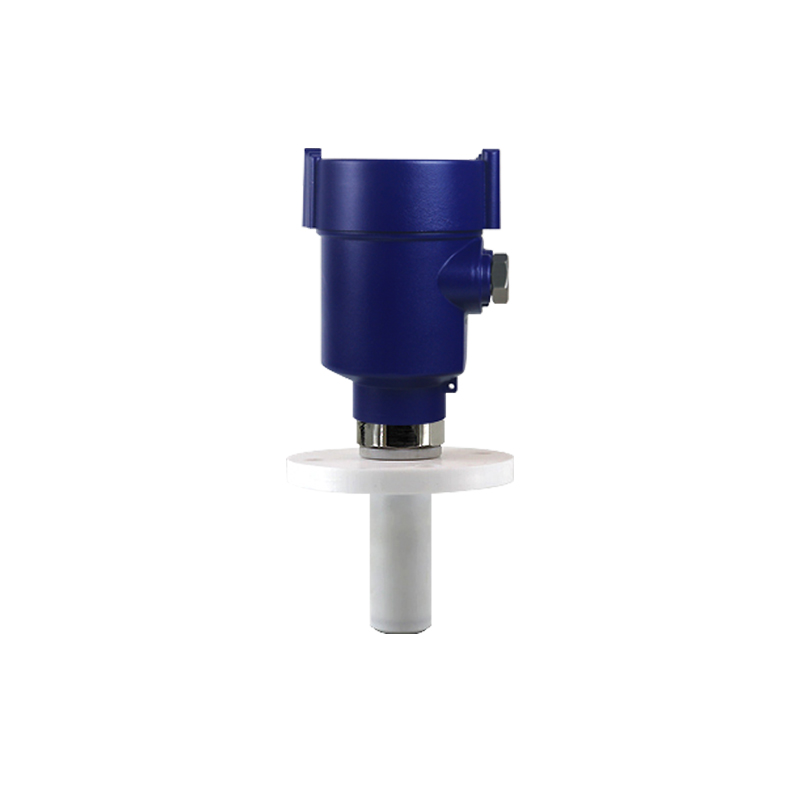

產品名稱：雷達水位計
型號：XY-806



雷達水位計是26G高頻雷達式液位測量?jī)x表，測量最大距離可達70米。天線被進一步優化處理，不受不受噪音、蒸汽、粉塵、真空、壓力、溫度、等工況影響，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于非常復雜的測量條件并且有非常穩定的狀態。



雷達水位計原理

高頻微波脈沖發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成液位信號。（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）


 技術參數
測量原理：電磁波以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。根據兩個脈沖的時間間隔，計算出天線到被測介質表面的距離
應用范圍：適用于湖泊、河道、水庫、明渠、潮汐水位、橋梁積水等水位監測
測量范圍： 0-1-2-70米（舉例，可以寫上雷達液位計的最小分辨率規律然后到最大量程）
供電:  12-36VDC
輸出:  RS485/Modbus協議/(4～20)mA/(24)VDC/HART兩線制
過程溫度：   （-40~100）℃
過程壓力：≤4Mpa
過程連接：PP/不銹鋼316
天線材質：不銹鋼316L
頻率    ：26G
 測量精度：±10mm
過程連接：PP/不銹鋼
天線材質：不銹鋼
頻率范圍：26GHz
信號輸出：RS485/Modbus協議/(4～20)mA/(24)VDC/HART兩線制
電源：6~24VDC
顯示：可選配


雷達水位計特點
雷達水位計采用了高達26GHz的發射頻率，因而具有：
非接觸雷達，無磨損，無污染
天線尺寸小，便于安裝
波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物
幾乎不受腐蝕、泡沫影響
幾乎不受大氣中水蒸氣、溫度和壓力變化影響
高信噪比，即使在波動的情況下也能獲得更優的性能
