標準活塞式壓力計

型號：YS-60T

精度：0.05級 0.02級

量程：0600MPa

重量：10KG

使用環境條件：-4070℃,相對于不大于90%

標準活塞式壓力計性能特點

完全符合JJG59-2007《活塞式壓力計》、JJG99-2006《砝碼》國家計量檢定規程，運用我廠50年核心技術推出的活塞式壓力計。

標準活塞式壓力計活塞和活塞筒采用高強度，高硬度和低溫度線脹系數的合金鋼、碳化鎢等材料制成，溫度膨脹系數小、變形量小，因而保證活塞有效面積周期變化率較小從而保證活塞壓力計有極高的靈敏度

標準活塞式壓力計活塞和活塞筒經精工研磨，其圓度誤差和間隙極小，工作介質采用低黏度的癸二酸脂，因而極大的提高活塞轉動延續時間，也就相應減小活塞下降速度，提高活塞鑒別力。

出于檢定工作的需要，使活塞有效面積相對較小，因此砝碼總質量相對較輕，節省勞動強度。

;采用托盤直接加載，避免了附加垂直力，降低了砝碼重心，相應減小砝碼側向附加誤差。

使活塞轉動更平穩。

活塞工作位置采用位移傳感器監測，具有靈敏、醒目、準確的優點。

砝碼已經進行壓力形變系數和當?shù)刂亓铀俣鹊男拚?nbsp;

送檢時只需送檢活塞測量系統，體積小、重量輕。

標準活塞式壓力計保養維護

1. 應經常保持壓力計清潔，壓力計不放在濕度過大的環境中，以免銹蝕。

2. 快速接頭和活塞缸下端O形圈較易損壞，若發現泄漏應予以更換。

3. 油杯中液面應經常高于油杯過濾器罩子上端面，若一時疏忽，空氣將進入預壓泵中，造成預壓泵失效。這時應擰松預壓泵進油接頭，使空氣隨液體流出而流出，當液體呈連續流出時，即可擰緊接頭，恢復預壓泵功能。

不銹鋼壓力表全部采用不銹鋼材料制造，主要零件采用OCr18Ni12Mo2Ti材料，也可根據客戶需要選用蒙乃爾或鈦材。適用于有腐蝕性氣體環境，可檢測腐蝕性較強介質的壓力及溫度較高的介質的壓力，廣泛應用于石油、化工、冶金等工業壓力測量。

具體技術參數：

1．安裝方式：徑向直接安裝；徑向帶前邊安裝；徑向帶后邊安裝；軸向安裝；軸向帶前邊安裝；軸向帶后邊安裝；卡箍式安裝。

2．測量范圍:（ Mpa） -0.1～0；0～160系列；

測量范圍選用原則：在測量穩定壓力時，zui大工作壓力不應超過滿量程的2/3；測量脈動壓力時，zui大工作壓力不應超過滿量程的1/2；測量高壓時，zui大工作壓力不應超過測量上限值的3/5。一般被測壓力的zui小值應不低于儀表測量上限值的1/3。

3。精確度%:1.0；1.6；2.5；

精確度等級選用原則：選用壓力表zui大絕對值誤差應小于生產工藝允許的zui大絕值誤差；一般來說，所選用的儀表精確度等級越高，則測量結果越精確、可靠。但不能認為選用的儀表精度越高越好.因為越精密的儀表一般價格越貴，操作和維護越費事。因此，在滿足工藝要求的前提下，應盡可能選用精度較低、價廉耐用的儀表。

4．連接螺紋：M141.5；M20*1.5；G1/4；G1/2；1/4NPT；1/2NPT等

5．使用工作溫度：-40℃～70℃；

6．型號規格：Y-40/50/60/75/100/Y150/200；

7．主要接液材質：316L；

公司可為用戶提供zui佳的產品選型方案，享受zui實惠的產品價格。同時可根據用戶需要，設計、制造特殊用途的壓力表產品，產品三包期一年。

公司以生產開發各類測壓儀表、壓力變送器、溫度計為主，所生產的雪浪牌系列儀表，在計量、石油化工、電力、礦業、食品、水處理、液壓機械等工業領域取得廣泛應用，深受廣大用戶好評。我們敢于對用戶承諾：不斷地為用戶提供高性能的產品和高效的服務，急用戶之所急，使您無后顧之憂！

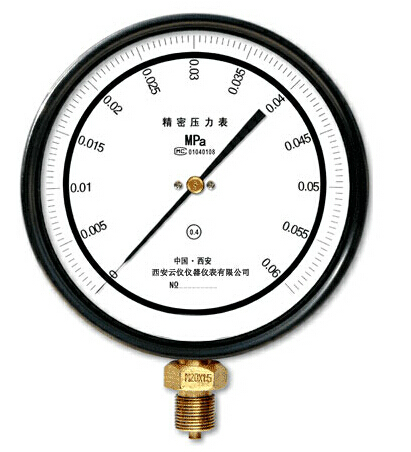

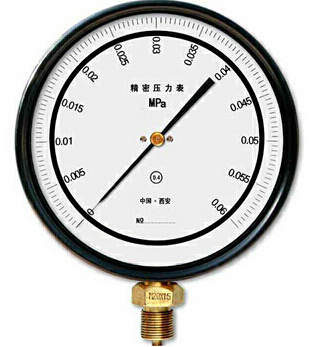

GB/T 1227-2002《精密壓力表》解讀[1]產品分類與技術要求

中華人民共和國標準 GB/T 1227-2002《精密壓力表》中規定了精密壓力表型式的產品分類: 精密壓力表按其測量類別分為壓力表和真空表，所謂測量類別是指精密壓力表測量范圍所屬的量域是正壓或是負壓。另外還有一種跨量域的精密壓力真空表已在工業流程中廣為應用，GB/T 1227-2002《精密壓力表》暫未將其列入測量分類之中。精密壓力表按其安裝方式分為直接安裝式和嵌裝式。所謂安裝方式是指精密壓力表自身所具有的安裝結構型式。直接安裝式是應用較多的一種典型安裝結構型式，其接口螺紋既要起到管路的連接作用又要起到對儀表的支撐作用。嵌裝式也稱盤裝式，是一種帶有安裝環的精密壓力表。也就是我們常說的軸向前帶邊精密壓力表和徑向前帶邊精密壓力表。此類儀表的安裝環是儀表的支撐部件，其接口螺紋只起著管路連接作用。還有一種安裝結構型式─凸裝式，也就是我們常說的后帶邊精密壓力表，也有稱其為墻裝式，這種凸裝式精密壓力表的應用也較普遍，GB/T 1227-2002《精密壓力表》也暫未將其列入安裝方式之中。

中華人民共和國標準 GB/T 1227-2002《精密壓力表》中明確規定了精密壓力表的精確度等級產品分類。所謂精密壓力表的精確度等級，也就是常說的精度等級。精密壓力表的精確度等級分為：0.1級；0.16級；0.25級；0.4級。精確度等級是精密壓力表的主要技術指標之一，它表示了精密壓力表的測量精度。

中華人民共和國標準 GB/T 1227-2002《精密壓力表》中規定了精密壓力表基本參數的產品分類。

基本參數 1.精密壓力表外殼公稱直徑系列：Φ150、Φ200、Φ250、Φ300、Φ400。

基本參數2.精密壓力表測量范圍的上限(MPa)應符合規定的系列：1×10n、1.6×10n、2.5×10n、4×10n、6×10n。

※其中 n 的取值可以是正整數、負整數或零。

基本參數 3.精密壓力表度盤標尺的標度、標度的劃分及標尺的小分格值應符合 JB/T 5528 中的相關規定。

※ GB/T 1227-2002《精密壓力表》從應用實際出發，放寬了外殼公稱直徑較小 的0.25級、4×10n系列精密壓力表的標尺分格數要求，注明了：允許0.25級、外殼公稱直徑較小的 4×10n 系列精密壓力表，使用200分格的標度。 www.lyibiao.com  days7.com.cn
