影響超聲波流量計量準確性的主要因素

因?yàn)閷I(yè) 所以卓越 | [在線咨詢]
影響超聲波流量計量準確性的主要因素

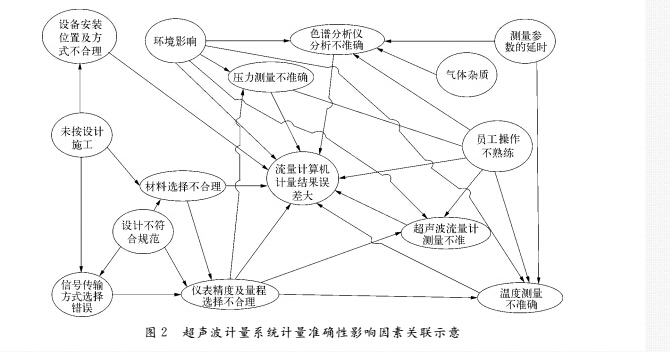

超聲波流量計工作不準既與超聲 波流量計本體有關,也和壓力、溫度測量?jī)x表、色譜分析儀以及流量計算機等設備的可靠性有直接關 系。此外,在員工操作、環境影響、設計選型、設備 安裝等方面也會一定程度影響超聲波流量計量的 準確性,其影響因素復雜多樣。超聲波計量系統計 量準確性影響因素關聯關系如圖2所示。
在實際生產應用中,對超聲波流量計量準確性 造成較大影響的主要是噪音、天然氣雜質、氣體組 分分析以及壓力、溫度測量這四個方面。
1.噪音
天然氣輸氣站場中由于氣流速度快,彎頭、閥 門等各類阻流管件的存在,會產生一定的噪聲,在 計量裝置設計和安裝的時候已經充分考慮。但是 現場因?yàn)楣r條件的變化,如流量、壓力和溫度等, 壓縮機不同功率下的噪聲震動等不能預見的各類 因素產生的噪聲仍然使超聲波流量計在現場使用 過程中受到噪聲的影響。超聲波流量計對降壓元 件產生的噪聲尤其敏感,甚至有些低噪聲閥門比調 壓閥對超聲波流量計產生的影響還要大,這是因?yàn)?采用了低噪聲技術的閥門將噪音頻率調整至人耳 聽力不敏感的高頻范圍(20 kHz)以上,該頻率范 圍怡好與超聲波流量計超聲頻率重合,對超聲波流 量計造成較大影響。
2.天然氣雜質
天然氣流過超聲波流量計時,水、硫化鐵粉末 等雜質逐漸堆積在流量計表體管道內或超聲波探 頭上,都會影響超聲波流量計的準確度,附著在超 聲波探頭表面的雜質縮短了超聲波在管道內的傳 輸時間,影響了超聲波探頭的敏感性,同時由于雜 質的附著,計量撬的上游直管段表面粗糙度變化或 整流板堵塞引起氣體流態發生變化,從而影響流量 計的準確度和穩定性。實驗研究表明:
臟污可對 某些流量計流量輸出帶來0.3%或更大的偏差。
3.氣體組分
根據超聲波流量計量系統工況流量與標況流 量的轉換公式可知,在天然氣貿易計量中需要利用 壓縮因子將天然氣的工況流量轉換為標況流量,而 工況下的壓縮因子則需利用氣體分析設備,如色譜 分析儀等分析結果計算獲得。氣體組分檢測是否 準確及時,直接影響著超聲波計量系統的計量準確 性。在實際生產中,部分場站的氣體分析設備未接 入流量計算機,失去了氣體分析設備的主要作用, 同時在未配備氣體分析設備的場站也存在著氣體 組分更新不及時現象,在多氣源的計量站,影響更 為明顯。實驗研究發現:由于輸氣干線組分變化 造成超聲流量計的標準參比條件下體積流量偏差 最高可達0.6%。
4.壓力和溫度的測量
根據超聲波流量計工作原理可知,壓力溫度測 量是否準確直接關系著標況流量的運算是否準確。 在現實應用中,雖然壓力變送器可在其銘牌標明的 工作溫度范圍內正常工作,但室外裸露環境中的壓 力測量值與進行了防曬保護的壓力變送器測量值 的差值可高達18?20kPa。溫度變送器在現場應 用中也會出現保護套管中存在金屬雜質、沙子等現 象,使測溫元件不能及時與天然氣達到熱平衡,導 致實測溫度值偏低,計量結果偏大。因此,保證壓 力和溫度測量?jī)x表的準確、可靠是確保超聲波流量 計計量系統的準確度非常重要的方面。
