原理及概述

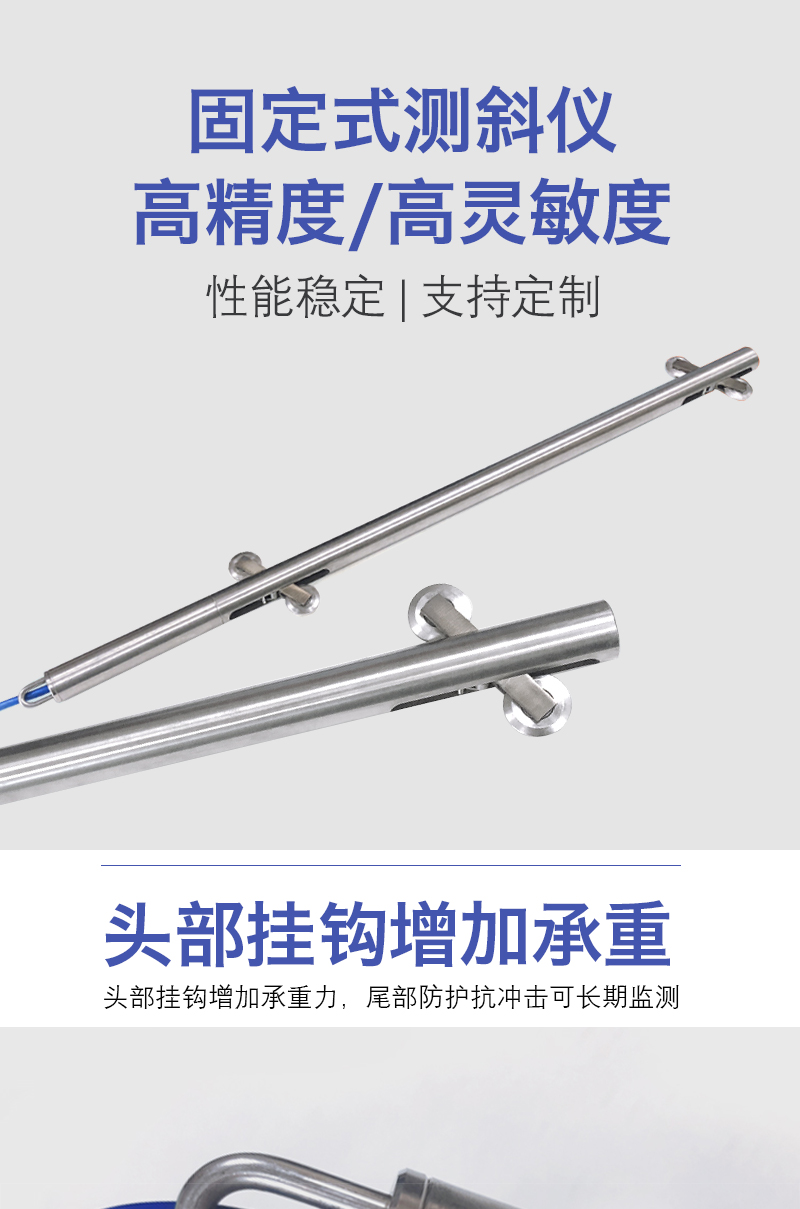

固定式輪滑測斜儀是本公司基于高精度六軸傳感器結合單片機嵌入式系統研發的一款固定式傾角測量儀。用以觀測邊坡、基坑，鐵路等相對水平的雙軸傾斜角度，配合自動實時監測系統也可適合于滑坡地質活動的長期監測。鉆孔的多級設置，可以測量每個深度的傾角，將傾角進行位移換算，適用于常規測量方式難以觀測到的隱蔽部位的形變量。

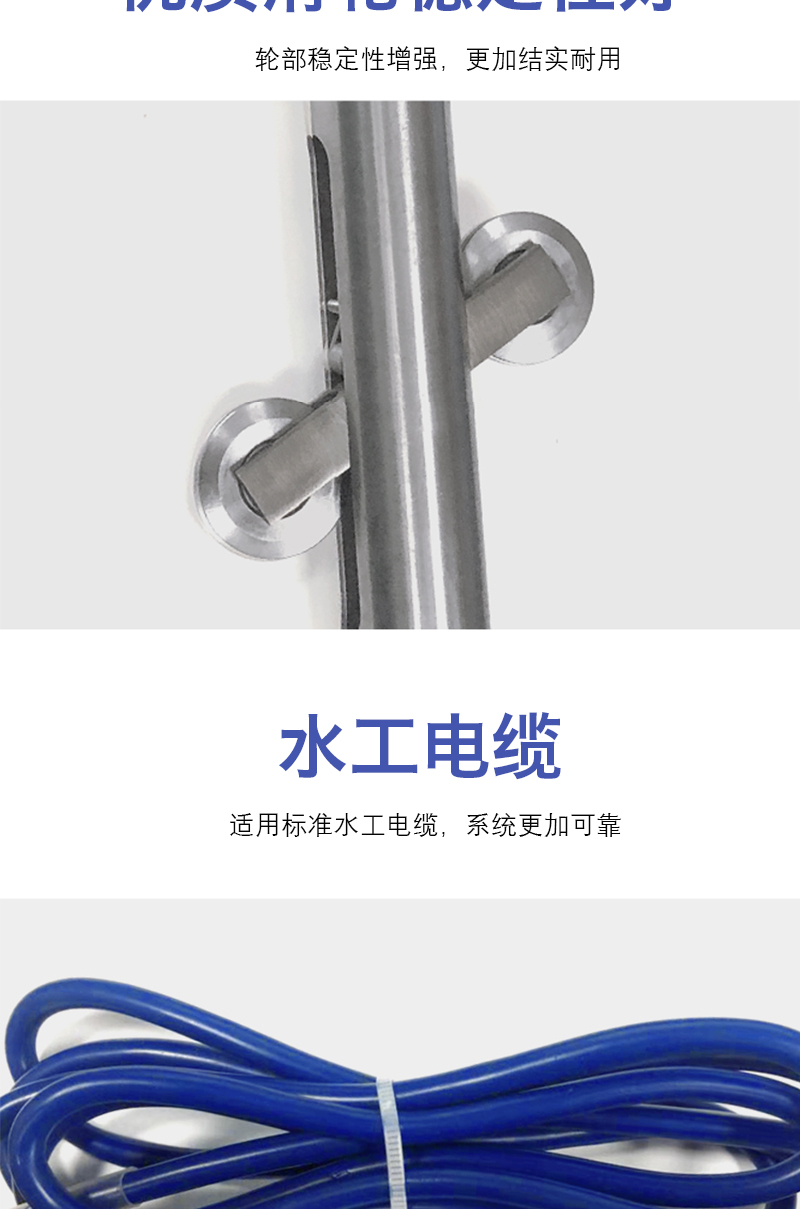

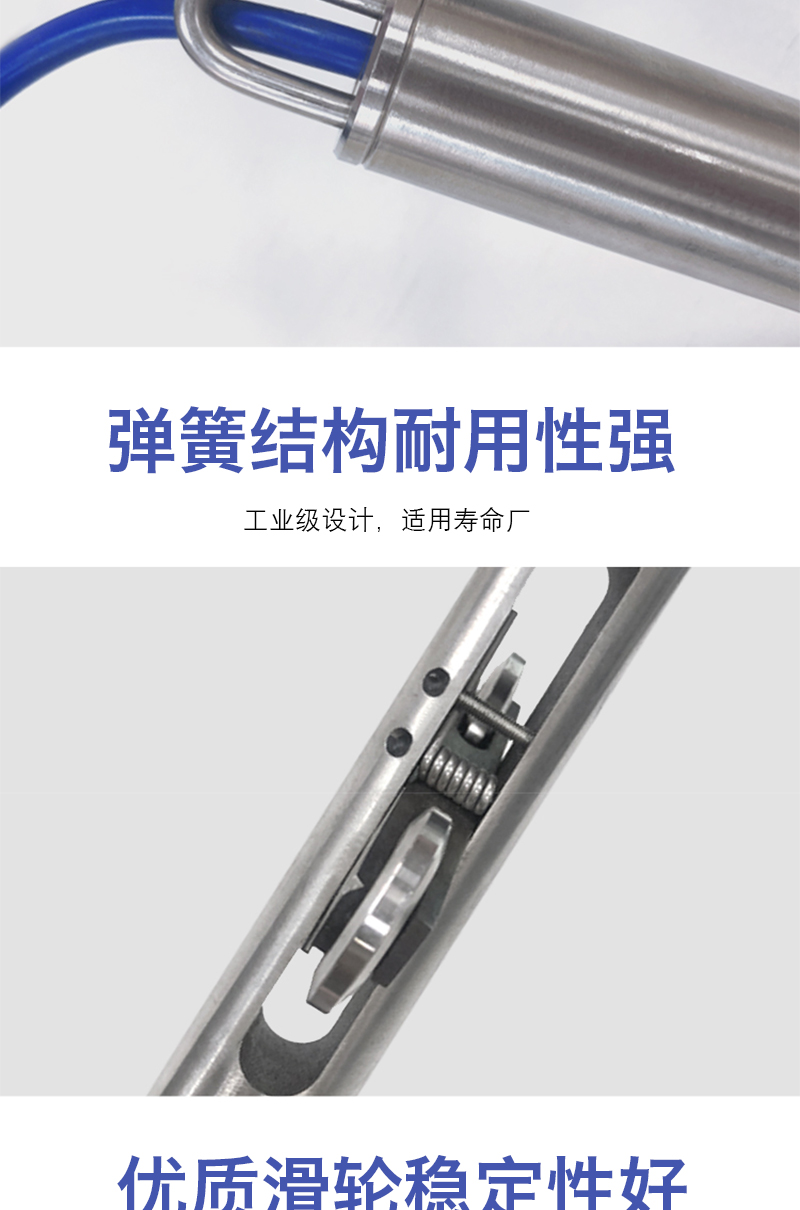

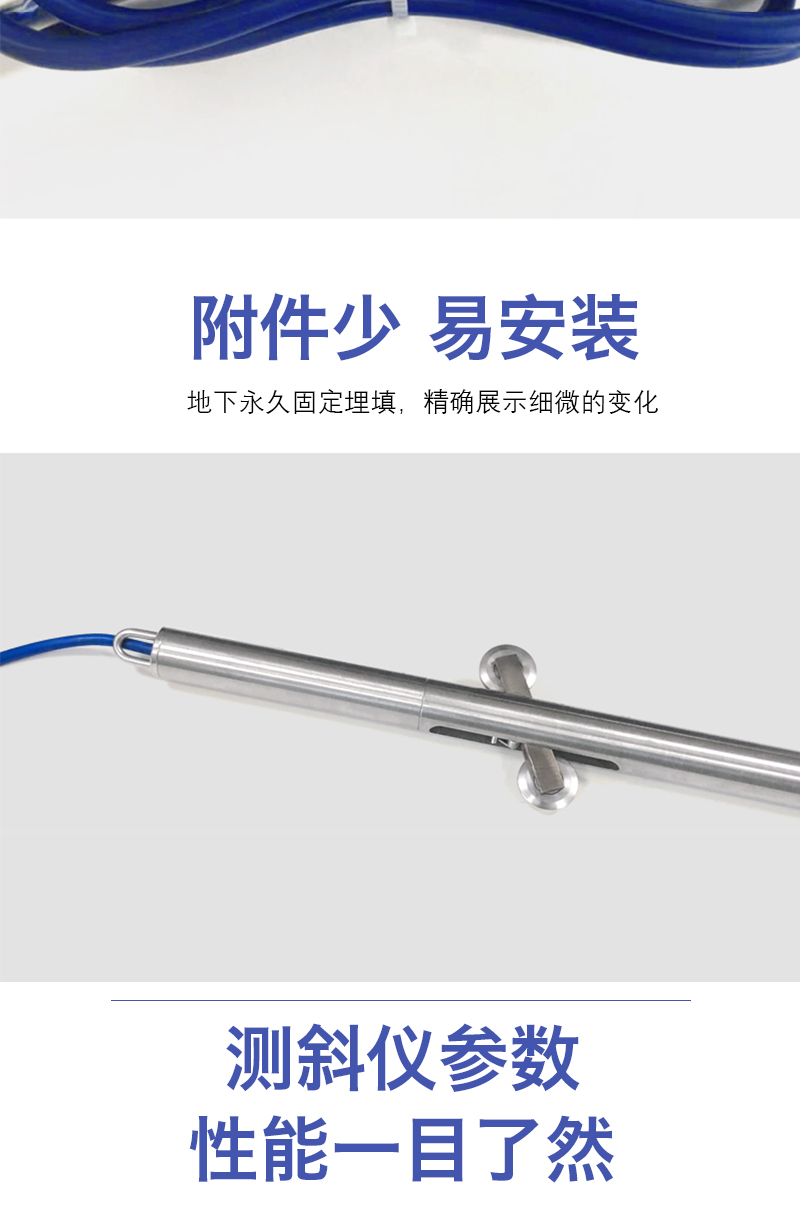

固定式測斜儀內部由電子倉部分（高精度角度敏感元件及芯片組），以及外部不銹鋼組件，滑輪組件等構成。外部為一根四芯屏蔽線引出。通常安裝固定式測斜儀還需要安裝附件，如測斜管，不銹鋼絲，吊環等，需根據現場情況合理地進行配置。

產品參數

項目	技術參數
電源電壓	+9V—28VDC
工作電流	14mA(+24VDC)
工作溫度	-20℃—80℃
測量范圍	XY雙軸 ±60°
分辨率	0.001°
準確度（精度）	±0.01°
輸出信號	485總線
通信協議	Modbus—RTU
導向輪間距	500mm
配套線長度	默認2m,加長定制請聯系業務
接線定義	棕色：供電電源（+） 黑色：供電電源（-） 藍色：458信號（A） 白色：485信號（B） 注：接線定義以傳感器標簽為準。
