電氣接線圖
1.提示：分體式GPRS無線超聲波物位計的探頭和主機的連接電纜長度，請事先確定好足夠的長度，不要到現場再用其他電纜連接。在現場再次連接電纜，會影響信號傳輸質量和強度。
2.接電源的時候，不要把交流電接到除交流電端子外的任何其他端子。否則會燒毀儀表電路或元器件。
3.485、232以及4-20ma的輸出端子是不可以短路的，如果短路會引起內部電路燒毀的情況。
分體式標準型GPRS無線超聲波物位計電氣連接圖：

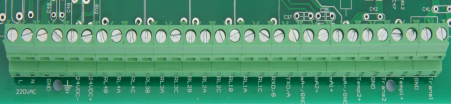

分體式標準型接線端子示意圖

接線方法：
接  地：首先必須給儀表的接地端子真正接到大地上，不要跟其他設備共用地線端子。接4號端子。
換能器：紅線：接 Trans1 換能器    藍線： Temp 1 + 溫度傳感器+
        黑線： GND 地線
電流輸出：“電流＋”接mA1 +;        “電流－”接mA- /GND
繼電器：RLlnA與RLnB為常開;
        如果要繼電器默認狀態是“常開”，接線就接RLlnA與RLnB。
        RLnA與RLnC為常閉
        如果要繼電器默認狀態是“常閉”，接線就接RLlnA與RLnC。
電源線：電源是交流電：接L，N
        電源是直流電：24V＋ 接24VDC+ ，GND接24V DC-
