擴散硅小巧型差壓傳感器選型參考

因?yàn)閷I(yè) 所以卓越 | [在線咨詢]
擴散硅小巧型差壓傳感器選型參考

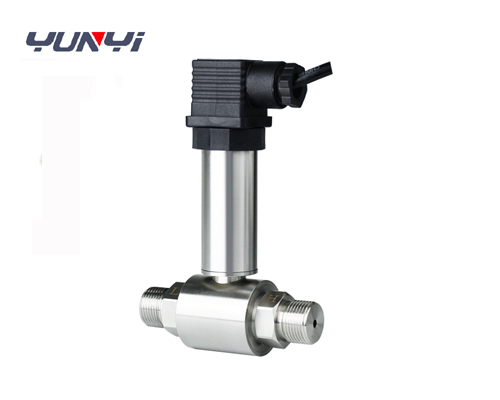

擴散硅小巧型差壓傳感器
型號：YDC-322

測量介質：液體或氣體
壓力方式：差壓
輸出信號：4-20mA、RS485 、0-5V、0-10V、1-5V
供電：12-36VDC
額定量程（Mpa）   0.035   0.1  0.25   1  2.5
差壓量程（Mpa） 0-0.01/0.35 0-0.02/0.1 0-0.05/0.25 0-0.2/1 0-0.5/2.5
單邊最大靜壓值（Mpa）      0.175 0.5  0.75   3    5

選型參考：
YDC322 擴散硅小巧型差壓傳感器（默認無連接線）
  代號 有無顯示
  無 無顯示
  X 有顯示（輸出方式只有4-20mA,其他方式不可選）
    代號 額定量程 額定量程
35Kpa
(代號A)		 100Kpa
(代號A)		 250Kpa
(代號A)		 1Mpa
(代號A)		 2.5Mpa
(代號A)
    04 0-10kpa  A
    05 0-20Kpa A B
    06 0-50Kpa   B C
    07 0-100Kpa   B C
    08 0-200Kpa     C D
    10 0-500Kpa       D E
    11 0-0.6Kpa       D E
    12 0-1Mpa       D E
    13 0-1.6Mpa         E
    14 0-2.5Mpa         E
    67 定制         E
      代號 信號輸出
      A1 4-20mA兩線制
      V4 1-5VDC三線制
      V5 0-5VDC三線制
      V10 0-10VDC三線制
      RS RS485通訊接口（標準Modbus-RTU協議）四線制
      DZ 定制
        代號 安裝方式
        14 M20*1.5外螺紋（標準）
        17 G1/4外螺紋（常用）
        19 G1/2外螺紋（常用）
        其他 詳見連接方式選型附表
          代號 精度等級
          B 0.25%FS（差壓量程與額定量程比從1：1至1:2.5）
          C 0.5%FS（差壓量程與額定量程比從1：2.5至1:5）
            代號 供電電壓
            G 12~36VDC常規
            G2 15-36VDC常規（帶顯示或輸出0-10VDC）
            DZ 定制
              代號 定制
              D 其他定制要求
              無 常規
YDC3051 X 2 A1 45  B G   選型舉例
例如：YDC322-05-A1-14-B-G （小巧型差壓傳感器、無顯示、量程0-20Kpa、輸出4-20mA、精度0.25級、供電24V）
