隔膜壓力表適用于測量具腐蝕性、高粘度、易結晶、易凝固，溫度較高的液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介質直接進入壓力儀表和防止沉淀物積累且易清洗的場合。隔膜壓力表主要用于石油、化工、化纖、染化、制藥、制堿食品等工業部門。
隔膜壓力表結構原理及用途
原理

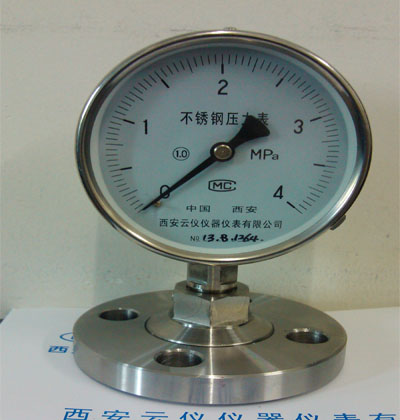

隔膜壓力表是指用隔離裝置(內部灌充工作液體)將指示部分與被測介質隔離的壓力表。
利用專用設備將彈簧管內抽成真空，并充入隔離液，用膜片將其密封隔離。
當用隔膜壓力表測量壓力時，被測量工作介質直接作用在隔離膜片上，膜片向上產生向上的變形，通過彈簧管內的灌充液將介質壓力傳遞給彈簧管，使彈簧管末端產生彈性形變，借助連桿機構帶動機芯齒輪軸轉動，從而使指針在刻度盤上指示出被測壓力值。
主要技術指標
連接方式：法蘭連接 螺紋連接
表盤直徑60MM 100mm 150mm
精確度±1.6%、±2.5%
隔膜材料0Cr17Ni12M02（316）,哈氏合金（H276c）,蒙乃爾合金（Cu30Ni70）,鈤合金（Ta）,氟化料（F4）
法蘭材料0Cr17Ni12M02（316）,不銹鋼內襯氟塑料（316+F4）
密封墊材料丁腈橡膠、氟橡膠、硅橡膠及氟塑料。
如何選擇隔膜壓力表？ 我們首選要知道被測介質 ，根據被測介質選擇螺紋安裝或者法蘭安裝及隔離膜片的材質，再者根據管道壓力選擇隔膜壓力表的量程，還有我們要特別注意的是“ 溫度”不管是環境溫度還是介質溫度都會對于表的使用有很大影響，一般咱們的隔膜壓力源適用于正常的環境溫度也就是常溫，而介質溫度一般不建議超過200℃。特殊定制產品需和廠家溝通 確認好。
