高頻雷達液位計安裝指南

高頻雷達液位計安裝說明

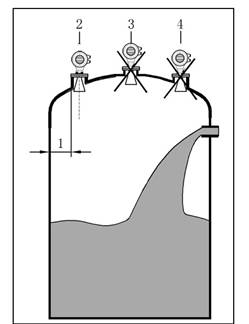

推薦距離（1）墻至安裝短管的外壁：
離罐壁為罐直徑1/6處，zui小距離為200mm。
不能安裝在入料口的上方（4）。
不能安裝在中心位置（3），如果安裝在中央，會產生多重虛假回波，干擾回波會導致信號丟失。
如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。


罐內安裝

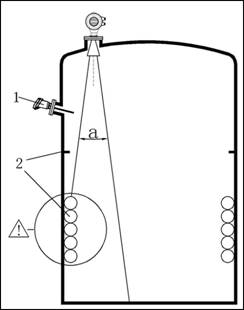

在信號波束內，應避免有如下安裝物（1）：例如限位開關，溫度傳感器等。
對稱裝置（2），如真空環(huán)，加圈，擋板等等。
如果罐內有（1）（2）干涉物件，應采用導波管進行測量。
高頻雷達液位計zui好安裝選擇
天線尺寸：天線越大，波束角越小，干擾回波將越弱。
天線調整：將天線調整到zui好測量位置。
導波管：導波管用來避免干擾回波。


罐內安裝
標準安裝
雷達天線不可向罐壁傾斜。

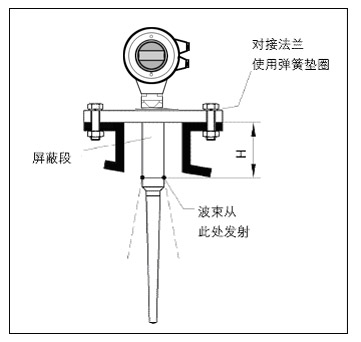

為了使溫度影響zui小化，在對接法蘭的連接處必須使用彈簧墊圈。
桿式天線必須伸出安裝短管。
垂直放置桿式天線，不要讓雷達束指向罐壁。




罐內安裝
標準安裝
雷達天線不可向罐壁傾斜。

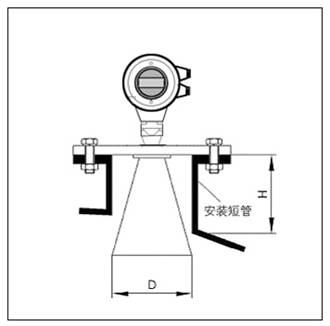

喇叭天線必須延伸出安裝短管，否則應使用天線延伸管。
喇叭天線必須調整至垂直，不要讓雷達束指向罐壁。

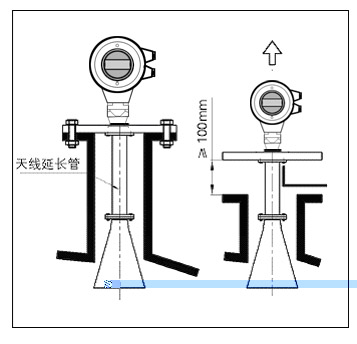

安裝短管較長時使用天線延伸管
當喇叭長度小于安裝短管長度時，應使用天線延伸管。
如果喇叭直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。



導波管內安裝

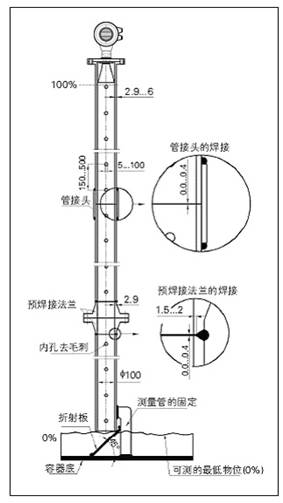

雷達傳感器通過導波管或旁通管進行測量，測量管起到導波作用。下面是一個測量管（導波管的構造圖）
測量管內壁必須平滑，如果可能的話測量管的內徑需要與喇叭口的直徑相符，請使用縱伸焊接的不銹鋼管?？梢酝ㄟ^預先焊接的法蘭盤或焊接頭延長測量管。
必須注意：
焊接時，不能產生凸點或凸緣。將法蘭和測量管對齊固定，然后焊接。焊接不要穿透測量管管壁,管內壁必須保持平滑，一定要小心的除去焊縫和不平滑的地方，否則會造成很強的虛假回波。
