試樣標準：
試樣尺寸：直徑 50 毫米 高 100 毫米
設計目的：
試樣在圍壓 P 機械壓力 F 頂壓 P1 同時受三個作用力時檢測滲
流大小
設計兼容性：
試樣直徑不變的情況下，試樣高度發生變化只需要更改部分配件即可。
設計便捷性：
為了提高試樣的安裝速度，采用分體式結構，操作方便，在 1 分鐘內
即可將試樣安裝完畢。

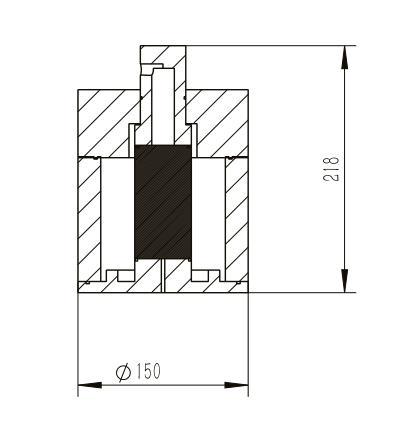

尺寸示意圖：
整體示意圖（組裝體）：

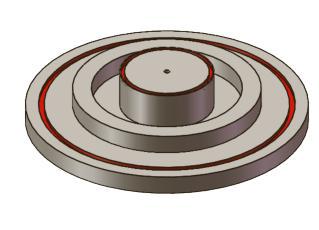

零部件示意圖（底座）
說明：紅色部分為密封圈，通過螺紋和側筒連接
零部件示意圖（側筒）
說明：紅色部分為密封圈，側筒四周有把手，方便螺紋密封，側筒有
導壓孔，導入圍壓。
零部件示意圖（壓柱）
說明：側面采用軸密封，和試樣密封面采用端面密封。有導壓孔導入
頂壓。

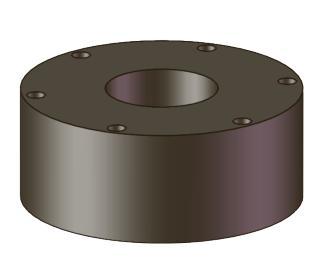

零部件示意圖（頂蓋）
說明：頂蓋用螺栓和側筒固定且采用端面密封。
組裝示意圖

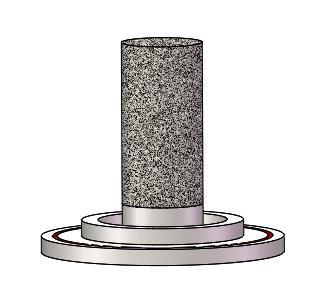

1.放試樣，且橡膠膜套到地平面凸體處。

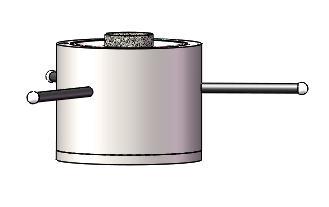

2.裝側筒

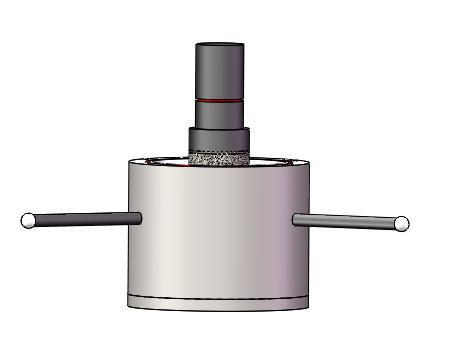

3. 裝壓柱 橡膠膜需套在壓柱上。
4. 裝頂蓋
此方法組裝方便，能保證圍壓和頂壓得完全隔離。此方案是屬于西安云儀儀器儀表有限公司原創，如若復制請保留版權信息。需要定制此裝置的可聯系我們
