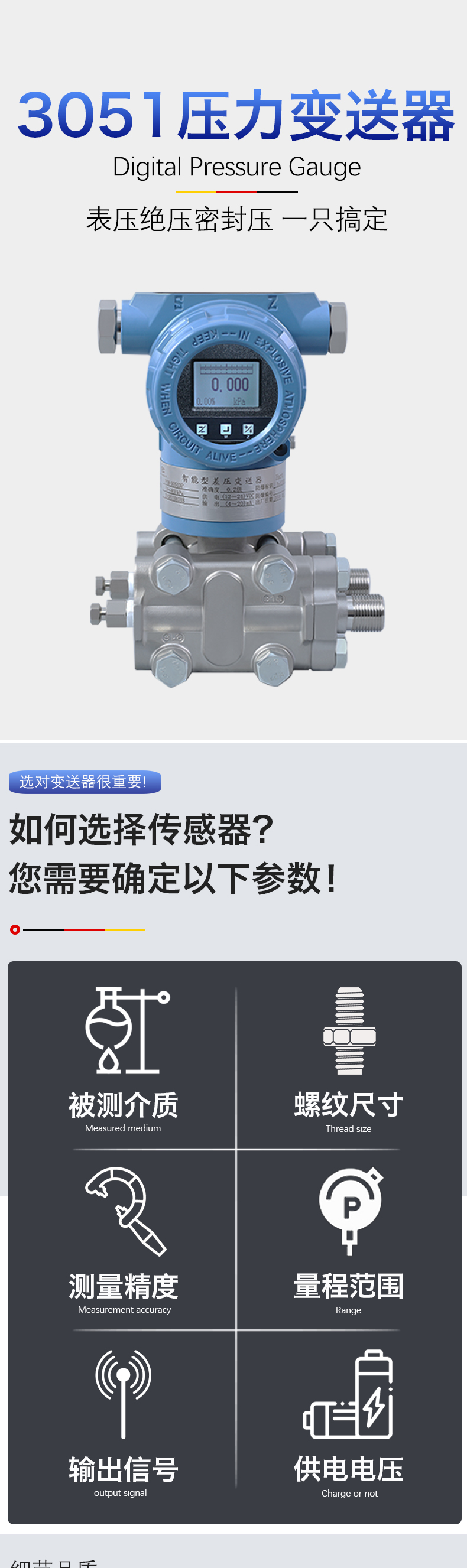

產品名稱：電容式差壓變送器
型號：YDK322-II

YDK322-II電容式差壓變送器適合液體、氣體差壓或流量的測量。

一、技術參數

測量介質	液體、氣體
測量范圍	0.125kPa~1.5kPa
	0-1.3~7.5kPa
	0-6.2~37.4kPa
	0-31~186.8kPa
	0-117~690kPa
	0-345~2068kPa
	0-1170~6890kPa
精度	±0.1% URL   ±0.2% URL
信號輸出	4~20mA 4~20mA疊加HART
供電電壓	24VDC(12VDC~45VDC)  防爆型:12~28VDC
穩定性	六個月±0.1 URL
介質溫度	-40~+100℃
儲存溫度	-40~+100℃(不帶液晶表頭)   -40~+70℃(帶液晶表頭)
整機工作溫度	-40~+85℃(不帶液晶表頭)   -30~+60℃(帶液晶表頭)
環境溫度	-0~-100%相對濕度
溫度影響	±(0.2%URL+0.18%檢驗量程)/56℃
電源影響	小于輸出量程的0.0059%/V
負載影響	沒有負載影響,除非電源電壓有變化
振動影響	在任意軸向上200Hz下振動影響為±0.05%URL/g
EMI/RFI影響	由20至1000MHz,場強達至30V/M時,輸出漂移小于±0.1%量程
安裝位置影響	零點漂移最大為±0.25kPa,所有零點漂移都可校正;對量程封鎖影響
零點正、負遷移	零點負遷移時，量程下限必須大于或等于-URL； 零點正遷移時，量程上下必須小于或等于+URL。 校驗量程必須大于或等于最小量程
零點與量程	可用本機量程和零點按鈕調整，或用HART手持器遠程調整
靜壓與過壓極限	變送器任意一側加0至13.79MPa壓力不會引起損壞。 在0kPa至變送器量程范圍上限內工作時符合性能規格要求
阻尼時間常數	時間常數可調，以0.1秒遞增,由最小至16.0秒
防爆等級	本安型:Exia II CT6    隔爆型:Exd II BT5
防護等級	IP65

二、性能指標
1.參考條件： 零點為下限且未遷移，溫度為25℃，大氣壓，24VDC電源，硅油，隔離膜片316不銹鋼，數據整定范圍與量程上下限值相同。
2.精度：所調量程的±0.1%所調量程不小于0.1URL;所調量程的±[0.05+(0.005URL/量程)]% 所調量程不大于0.1URL，不小于0.025URL;所調量程的±[0.01+(0.006URL/量程)]% 所調量程不大于0.025URL，不小于0.01URL。
注：精度指示已包含線性、滯后和重復性的影響。
3.穩定性：±0.1%URL/年
4.溫度效應：±（0.05%URL+0.15%量程）/20℃
5.靜壓影響：零點誤差：0.1URL/6.9MPa
6.振動影響：在任何軸向可經受頻率達200Hz的振動，引起的誤差為±0.05%URL
7.電源影響：小于所調量程的0.005%/V
8.負載影響：無負載影響
9.安裝位置影響：大致250Pa零點遷移，可通過校準消除，無量程效應。
10.射頻干擾影響：在頻率30-1000MHz及最大場強10V/m的條件下,引起漂移為所調量程的±0.1%

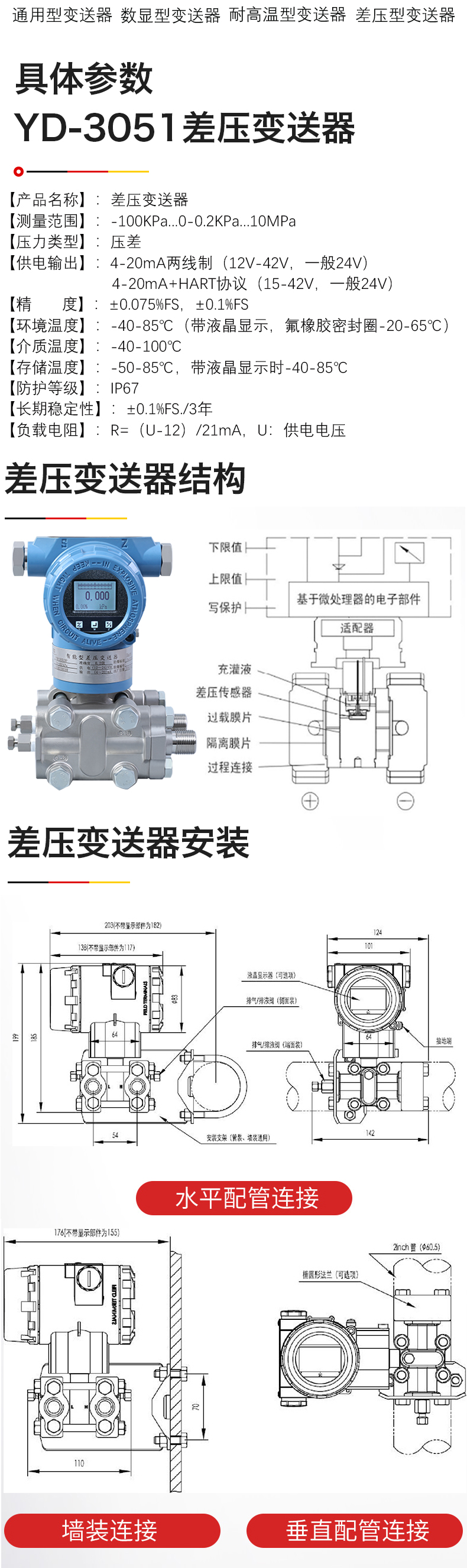

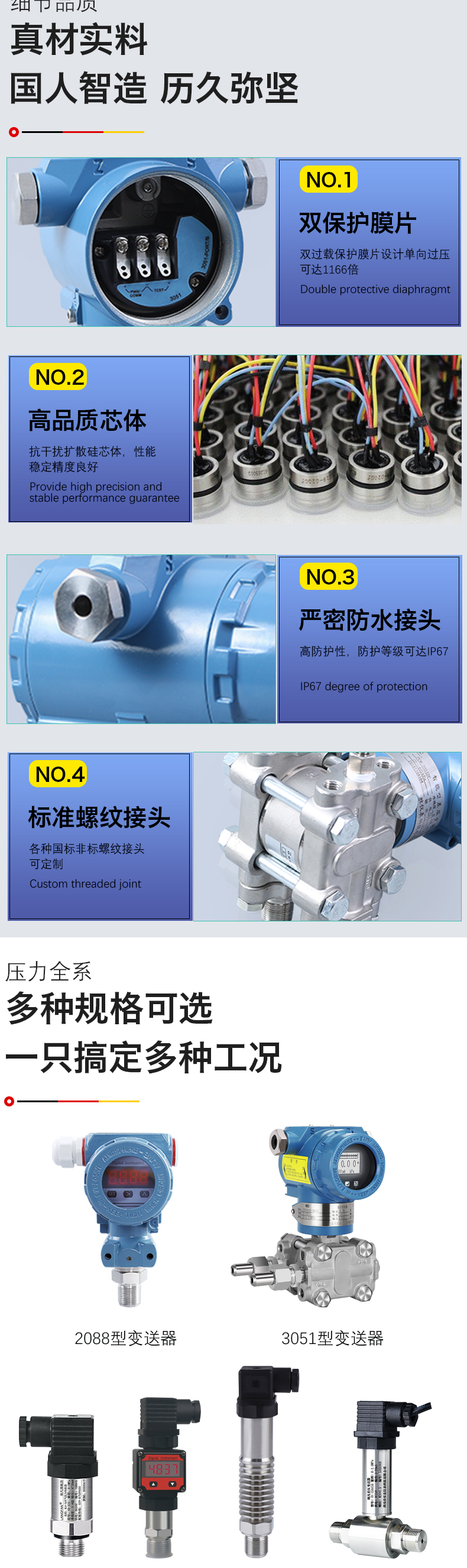

三、結構參數
接液件材料：
隔離膜片：316L不銹鋼，哈氏合金，蒙乃爾或鉭。
排氣、排液閥：316不銹鋼，哈氏合金，蒙乃爾或鉭。
法蘭及過渡接頭：碳鋼鍍鎘、碳鋼鍍鋅、316不銹鋼、哈氏合金“O”型圈：氟橡膠
非接液件材料
灌充液：硅油
螺栓：碳鋼鍍鋅
電氣殼體：低銅鋁合金
蓋子“O”型圈：丁腈橡膠
涂層：聚酯環氧樹脂
壓力接口
法蘭引壓口：1/4-18NPT螺紋
過渡接頭引壓口：1/2-14NPT螺紋
電氣接口：導線管連接口M20X1.5、1/2-14NPT螺紋
重量：3.6kg(不包括選件)

壓力(差壓)檢測儀表的檢定和校準

儀表在使用之前，必須檢定和校準。長期使用的儀表也應定期檢定，其周期應視使用頻繁程度和重點程度而定。當儀表帶有遠距離傳送系統及二次儀表時，應連同二次儀表一起檢定、校準。
壓力(差壓)檢測儀表的正確安裝及有關事項：
1進行壓力檢測，實際上需要一個測量系統來實現。要做到準確測量，除對儀表進行正確選擇和檢定(校準)外，還必須注意整個系統的正確安裝。如果只是儀表本身準確，其示值并不能完全代表被測介質的實際參數，因?yàn)闇y(cè)量系統的誤差并不等于儀表的誤差。

系統的正確安裝包括取壓口的開口位置、連接導管的合理鋪設和儀表安裝位置的正確等。
1.取壓口的位置選擇
(1)避免處于管路彎曲、分叉及流束形成渦流的區域。
(2)當管路中有突出物體(如測溫組件)時，取壓口應取在其前面。
(3)當必須在調節閥門附近取壓時，若取壓口在其前，則與閥門距離應不小于2倍管徑;若取壓口在其后，則與閥門距離應不小于3倍管徑。
(4)對于寬廣容器，取壓口應處于流體流動平穩和無渦流的區域?？傊诠に嚵鞒躺洗_定的取壓口位置應能保證測得所要選取的工藝參數。
2.連接導管的鋪設
連接導管的水平段應有一定的斜度，以利于排除冷凝液體或氣體。當被測介質為氣體時，導管應向取壓口方向低傾;當被測介質為液體時，導管則應向測壓儀表方向傾斜;當被測參數為較小的差壓值時，傾斜度可再稍大一點。此外，如導管在上下拐彎處，則應根據導管中的介質情況，在最低點安置排泄冷凝液體裝置或在最高處安置排氣裝置，以保證在相當長的時間內不致因在導管中積存冷凝液體或氣體而影響測量的準確度。冷凝液體或氣體要定期排放。
3.測壓儀表的安裝及使用注意事項
(1)儀表應垂直于水平面安裝;
(2)儀表測定點與儀表安裝處在同一水平位置，否考慮附加高度誤差的修正;
(3)儀表安裝處與測定點之間的距離應盡量短，以免指示遲緩;
(4)保證密封性，不應有泄漏現象出現，尤其是易燃易爆氣體介質和有毒有害介質。

儀表在下列情況使用時應加附加裝置，但不應產生附加誤差，否則應考慮修正。
(1)為了保證儀表不受被測介質侵蝕或粘度太大、結晶的影響，應加裝隔離裝置;
(2)為了保證儀表不受被測介質的急劇變化或脈動壓力的影響，加裝緩沖器。尤其在壓力劇增和壓力陡降，最容易使壓力儀表損壞報廢，甚至彈簧管崩裂，發生泄漏現象;
(3)為了保證儀表不受振動的影響，壓力儀表應加裝減振裝置及固定裝置;
(4)為了保證儀表不受被測介質高溫的影響，應加裝充滿液體的彎管裝置;
(5)專用的特殊儀表，嚴禁他用，也嚴禁在沒有特殊可靠的裝置上進行測量，更嚴禁用一般的壓力表作特殊介質的壓力測量;
(6)對于新購置的壓力檢測儀表，在安裝使用之前，一定要進行計量檢定，以防壓力儀表運輸途中震動、損壞或其它因素破壞準確度。
