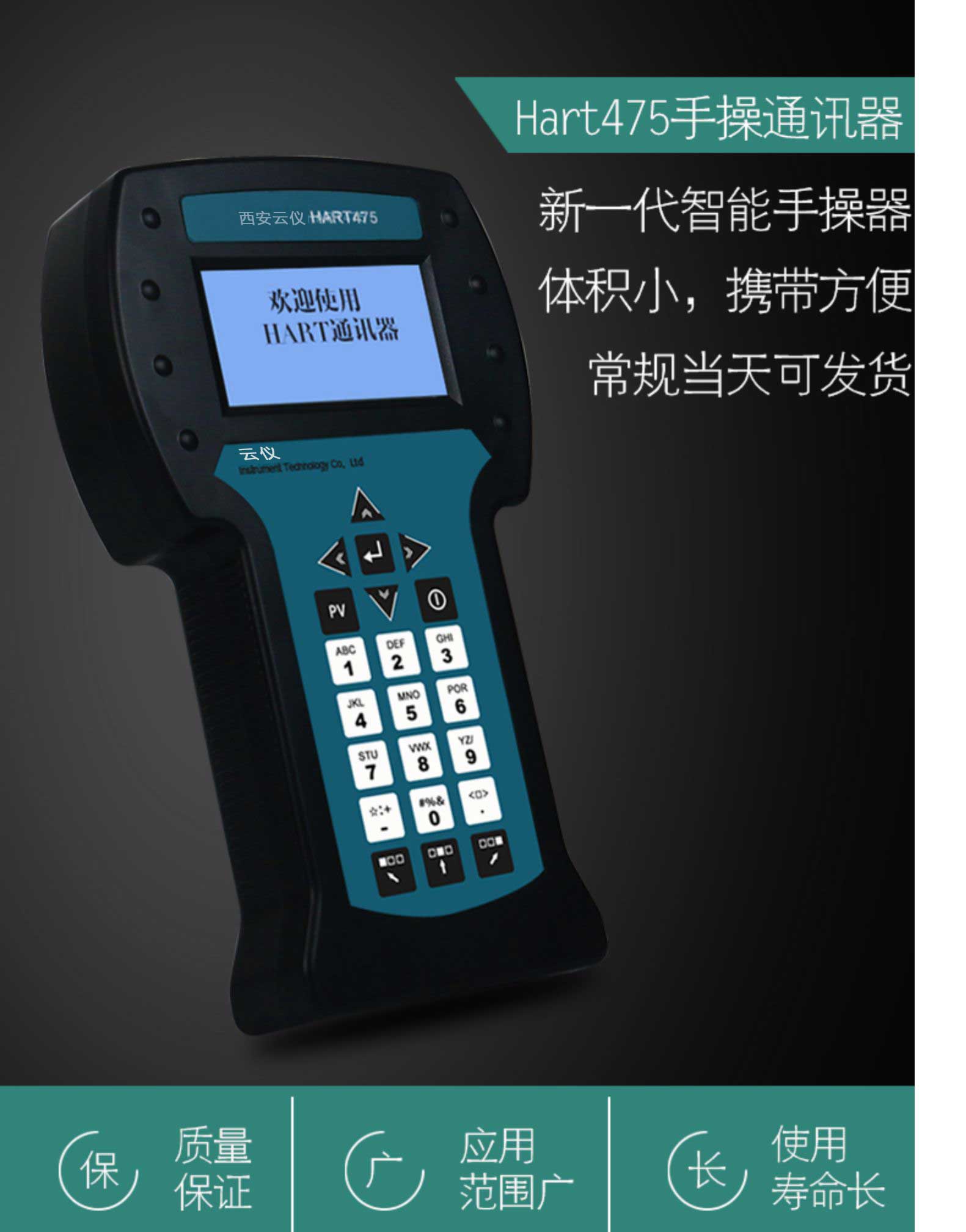

HART375手操器


用途：調節壓力變送器，溫度變送器，流量變送器，是自動化現場不可缺少的儀器之一

HART375通信器是一種便攜式的終端，它與采用HART通信協議的儀表一起使用，對其進行設定，更改和顯示，它可監控輸入、輸出值和自診斷結果，設定恒定電流的輸出和調零。 當系統開動或維持操作時，只要把HART通信器接在4~20mA通信信號線上，就可以使用。

HART375特點：

 在線監控和通信

 通信期間，調制信號不會中斷4~20mA DC信號

 與采用HART通信協議的儀表可共用

 HART通信器能與采用HART通信協議的所有儀表一起使用

 操作方便

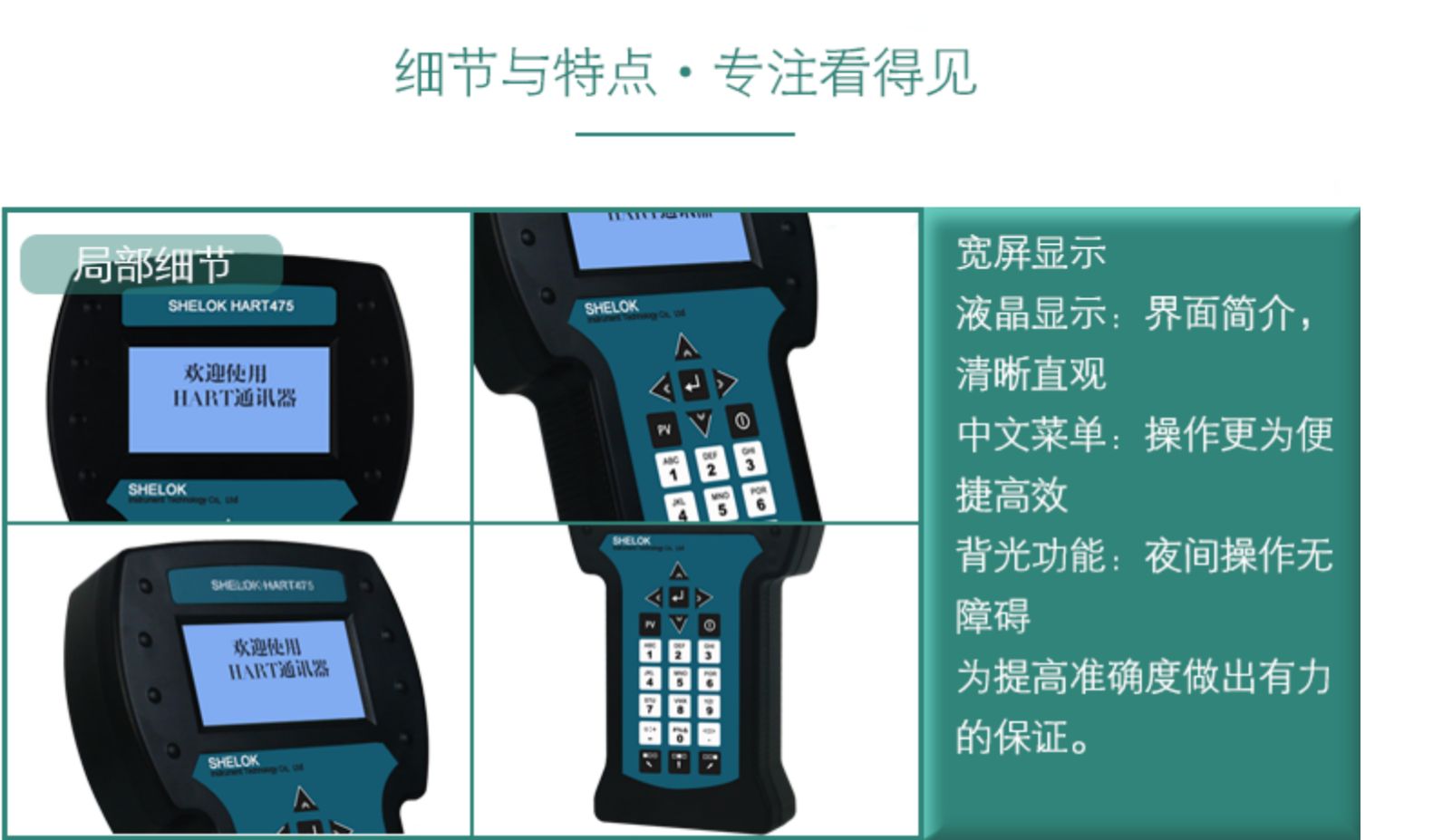

 大顯示屏幕（4行，每行18個字符），采用中文顯示，用戶看了一目了然，設定和更改方便

 信息自診斷/保護功能

 自檢查功能

 格式化密碼保護

 低電壓報警顯示

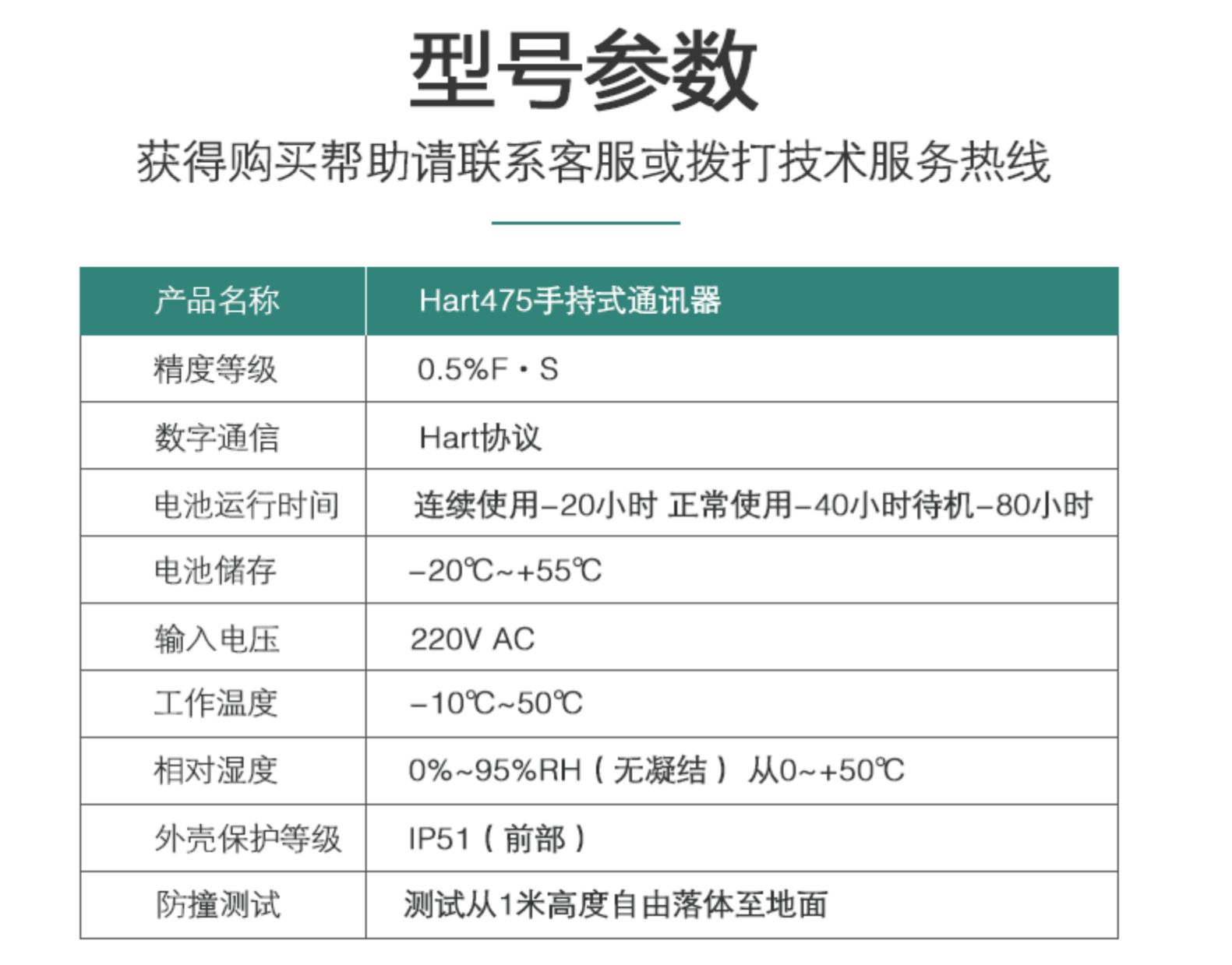

 裝置的技術規格



HART375適用儀表：

ROSEMOUNT1151 , ROSEMOUNT3051

ABB

日本富士

YOKOGAWA EJA(帶HART通信協議)

DS-1151，DS-3351

HK1151 , HK3151 等國產智能壓力變送器

通信信號的連接：

         專用線纜，長1.1m(3.6ft)

通信線：

         長度：1Km(0.62英里)（0.75~1.25mm²）

         負載電阻：250~600Ω

         負載電容：0.22uF以下

         負載電感：3.3mH以下

         與電源線的間距：15cm以上（避免平行走線）

顯示：128*64點陣液晶顯示

控制：觸摸開關（4個方向鍵，19個功能鍵，一個電源開關）

電源：4支1.2V可充電電池

尺寸：180*80*54mm   (長*寬*高)

重量：700g

用途：調節壓力變送器，溫度變送器，流量變送器，是自動化現場不可缺少的儀器之一

HART375通信器是一種便攜式的終端，它與采用HART通信協議的儀表一起使用，對其進行設定，更改和顯示，它可監控輸入、輸出值和自診斷結果，設定恒定電流的輸出和調零。 當系統開動或維持操作時，只要把HART通信器接在4~20mA通信信號線上，就可以使用。

名詞解釋：什么是HART協議？

可尋址遠程傳感器高速通道的開放通信協議，是美國ROSEMOUNT公司于1985年推出的一種用于現場智能儀表和控制室設備之間的通信協議。 HART裝置提供具有相對低的帶寬，適度響應時間的通信，經過10多年的發展，HART技術在國外已經十分成熟，并已成為全球智能儀表的工業標準。HART協議采用基于Bell202標準的FSK頻移鍵控信號，在低頻的4-20mA模擬信號上疊加幅度為0.5mA的音頻數字信號進行雙向數字通訊，數據傳輸率為1.2kbps。由于FSK信號的平均值為0，不影響傳送給控制系統模擬信號的大小，保證了與現有模擬系統的兼容性。在HART協議通信中主要的變量和控制信息由4-20mA傳送，在需要的情況下，另外的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問。HART通信采用的是半雙工的通信方式，其特點是在現有模擬信號傳輸線上實現數字信號通信，屬于模擬系統向數字系統轉變過程中過渡性產品，因而在當前的過渡時期具有較強的市場競爭能力，得到了較快發展。HART 規定了一系列命令，按命令方式工作。它有三類命令，第一類稱為通用命令，這是所有設備都理解、都執行的命令；第二類稱為一般行為命令，所提供的功能可以在許多現場設備（盡管不是全部）中實現，這類命令包括最常用的的現場設備的功能庫；第三類稱為特殊設備命令，以便于工作在某些設備中實現特殊功能，這類命令既可以在基金會中開放使用，又可以為開發此命令的公司所獨有。在一個現場設備中通?？砂l(fā)現同時存在這三類命令。
