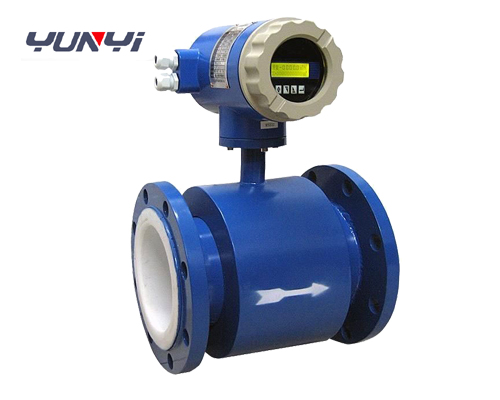

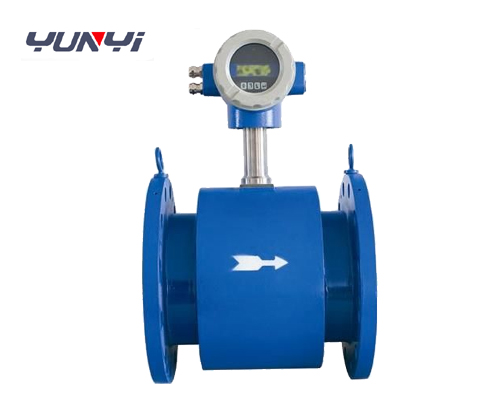

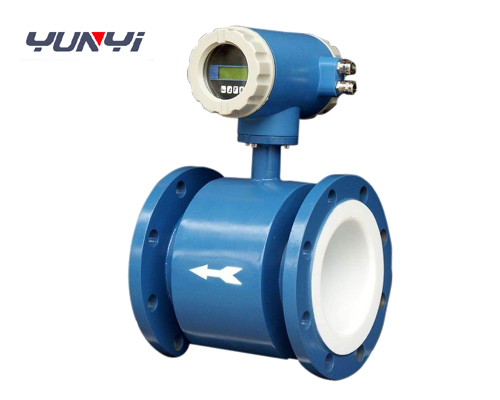

ZFG智能一體型電磁流量計
   ZFG系列一體型電磁流量計由ZFG型電磁流量計傳感器和ZFH系列信號轉換器配套組合一體，信號轉換器具有IP67防護要求。ZFG一體型電磁流量計主要用以測量
各種酸、堿、鹽溶液，紙漿、泥漿等導電性液體，或液固兩相介質的體積流量。在化工、礦冶、給排水、污水處理、食品、造紙、制糖、港口疏浚等部門得到廣泛應
用。本流量計可與顯示、記錄儀表、積算器或調節器配套，用來對流量進行檢測、積算、調節和控制。
一體型電磁流量計具有以下特點：
傳感器采用整體焊接結構，密封性好；
結構簡單可靠，內部無活動部件，幾乎無壓力損失；
測錄精度不受被測介質壓力、溫度、密度、粘度等物理參數變化的影響；
具有電導率測量功能，可以判別傳感器是否空管；
采用16位嵌人式微處理器，運算速度快，精度高；
具有雙向流量測量功能，能顯示正、反向流量、百分比、流速；
內部具有三個積算器，分別顯示正、反向累計及差值積算量；
具有RS485或RS232C數字通訊信號輸出；
含數字量處理，抗干擾能力強，測量可靠，精度高
超低EMI開關電源適用電源電壓變化范囚大，抗EMC性能好；
含中、英文菜單操作，使用方便，操作簡單，易學易懂；
自診斷信息與故障處理；
可提供防爆型（隔爆型）

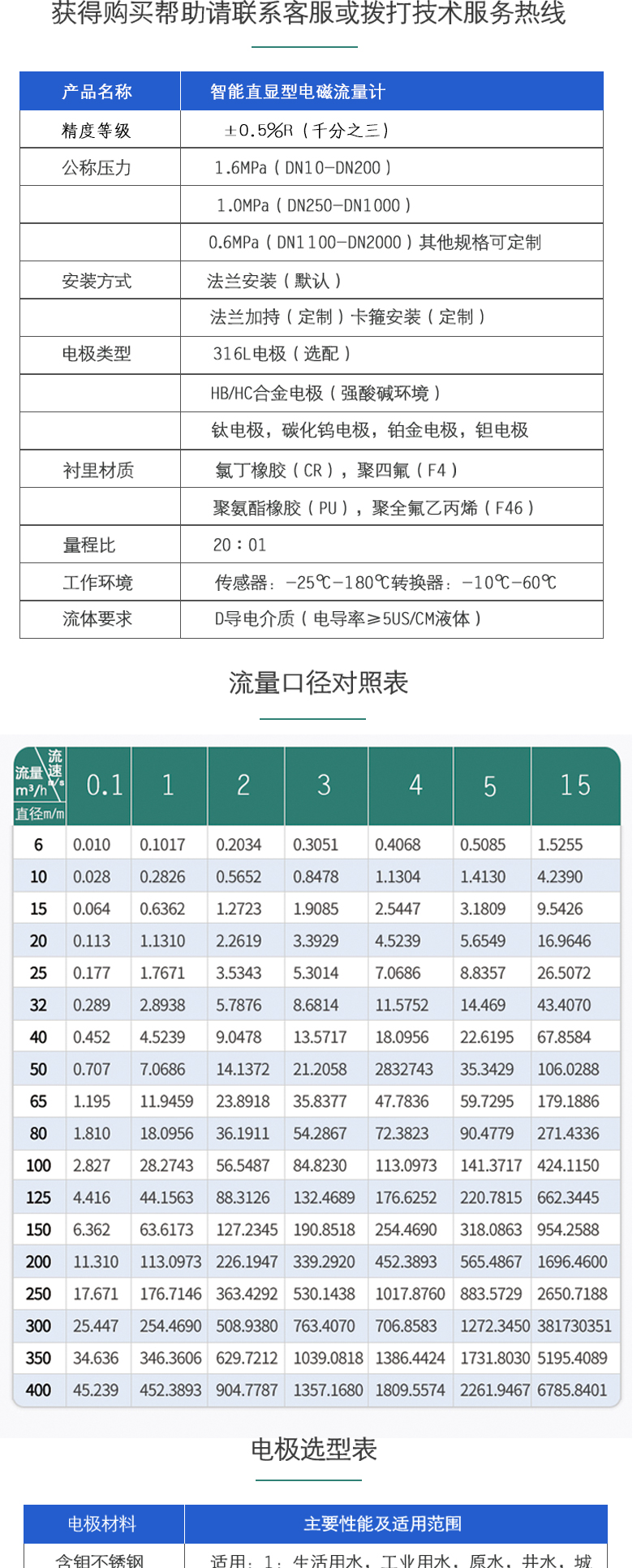

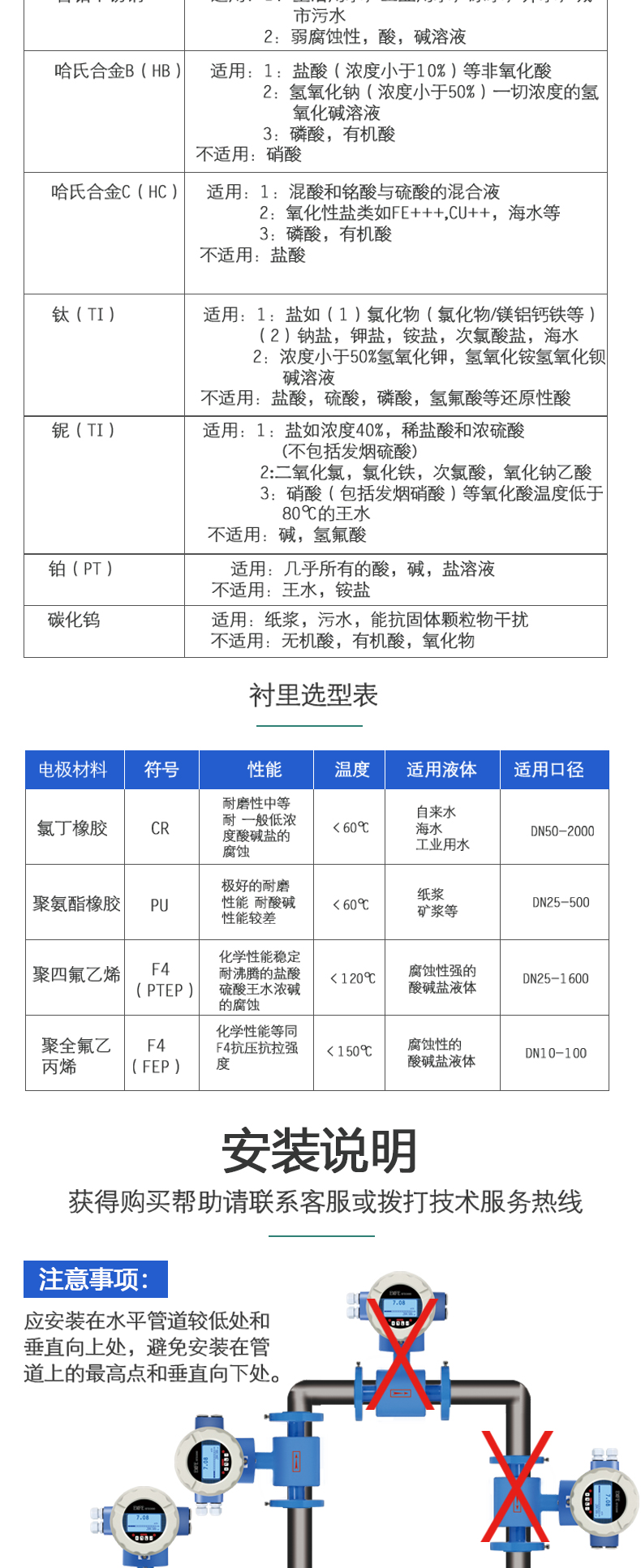

電磁流量計電極材料的選擇

材料	耐腐蝕性能
含鉬不銹鋼 （0Cr18N12Mo2Ti）	適用：生活/工業用水、污水、弱酸堿鹽液、常溫濃硝酸。不適應：氫氟酸、鹽酸、氯、溴、碘等介質
哈氏B	適用：一定濃度的鹽酸、氫氟酸等非氧化性酸合肥氧化性鹽酸，濃度不低于70％的氫氧化鈉等堿液；不適應：硝酸等氧化性酸
哈氏C	適用：氧化性酸，如硝酸、混酸、或硫酸的混合介質的腐蝕；也耐氧化性鹽或含有其它氧化劑的環境腐蝕。如高于常溫的的次氯酸鹽溶液；對海水的抗腐蝕性非常好。不適用：鹽酸等還原性酸和氯化物
鈦Ti	適用：氯化物、次氯酸鹽、海水、氧化性酸。不適用：鹽酸、硫酸等還原性酸
鉭Ta	適用：濃鹽酸、硝酸、硫酸等大多數酸液，包括沸點的鹽酸、硝酸和175°C以下的硫酸。不適用：堿、氫氟酸、發煙硫酸。
鉑（Pt）	各種酸、堿、鹽、不包含王水

電磁流量計襯里材料的選擇

材料	主要性能	適用范圍
聚氨酯橡膠	1.很好的耐磨性能 2.耐酸、堿性能差	＜45°C 測中性強磨損的煤漿、泥漿和礦漿
天然橡膠 （軟橡膠）	1.有較好的彈性、耐磨性 2.耐一般的弱酸、弱堿的腐蝕	＜80°C 測水、污水
耐酸橡膠 （硬橡膠）	1，能耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50％的硫酸、氫氧化鈉（鉀）的腐   蝕2.不耐強氧化劑的腐蝕	-25°C~+90°C 測一般的酸、堿、鹽溶液
氯丁橡膠	1.很好的彈性、耐磨性 2.耐一般低濃度的酸、堿、鹽溶液的腐蝕，但不耐氧化性介質的腐蝕	＜80°C 測水、污水、泥漿和礦漿
聚四氟乙烯F-4 (PTFE)	1.耐沸騰的鹽酸、硫酸、硝酸、王水、濃堿和各種有機溶劑 2.耐磨性強、粘接性能差	-40°C~+180°C 側濃酸、濃堿強腐蝕性溶液及衛生介質
全氯乙丙烯F-46 (PTFE)	1.同PTFE不耐的介質 2.不耐發煙硝酸、丁基鋰	同PTFE，能用于較高負壓
聚全氟化烷氧基（PFA）	耐化學腐蝕性與FEP相近	同F(xiàn)EP不耐的介質

現場問題：
最近我們遇到榆林的一家化工廠關于污水排放測量的問題，該單位的施工聯系到我們，從他那邊了解到，自己工廠里面的話以前污水排放是不用計量的，但是現在隨著當?shù)丨h(huán)境整治的跟進，工廠的污水排放都要安裝電磁流量計，但是讓施工比較頭痛的是，自己廠里面的污水日排放量比較少，污水排放的時候不能滿管，并且流速很低，咨詢了很多的電磁流量計廠家都說不可能實現這種小流量的污水測量或者直接跟他說測出來誤差很大。
熟悉工廠污水排放情況的人都知道，工廠污水的排放大多是不滿管的，并且流速較低，這樣對于電磁流量計的測量是非常不利的，大家有經驗的現場工人會在排水管道出口加一個向上的彎頭以達到污水排放滿管的要求，但是流速低這個問題還是得面對。目前市面上大多電磁流量計廠家研發的轉換器可以測到的最低流速在0.3M/S左右，但是工廠自流排放的污水流速很多時候是小于0.3M/S的，所以大多是不適用這種工業現場的，導致了流量時有時無的現象，最終流量測試不準。我們針對這一痛點，做出了專門針對這種特殊現場的電磁流量計轉換器，實現小流量的精準測量，最低測量流速可以達到0.05M/S，解決了絕大部分客戶現場的低流速測量問題。跟施工介紹了之后，其實當時是將信將疑的，抱著嘗試的心態買了一臺電磁流量計，但是后期的使用情況讓他大呼神奇，也順利解決了那個讓他頭痛已久的問題。

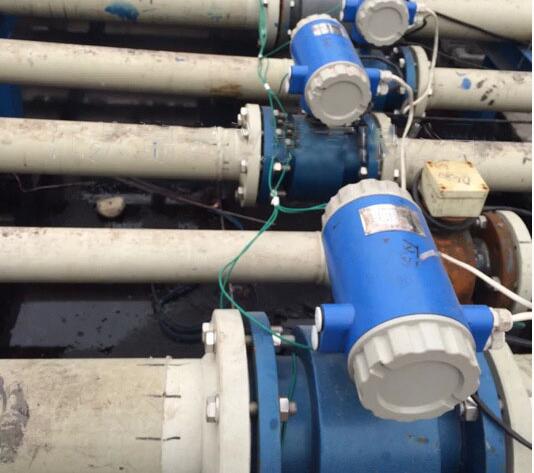

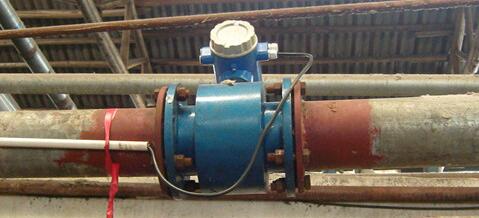

電磁流量計現場安裝
    選擇正確的安裝地點和采用正確的安裝方法是使用好電磁流量計的關鍵，若安裝失誤，不但會影響測量效果，還會影響測量精度，更會影響流量計的使用壽命，甚至會損壞流量計。
1.電磁流量計安裝地點選擇
  為了使傳感器工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
（1）盡量避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器等），以免磁場影響傳感器的工作磁場和流量信號。
（2）影盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
（3）應盡量避免日曬雨淋，避免環境溫度高于60°C及相對濕度大于95％。
（4）選擇便于維修，活動方便的地方。
（5）流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量
下游側。

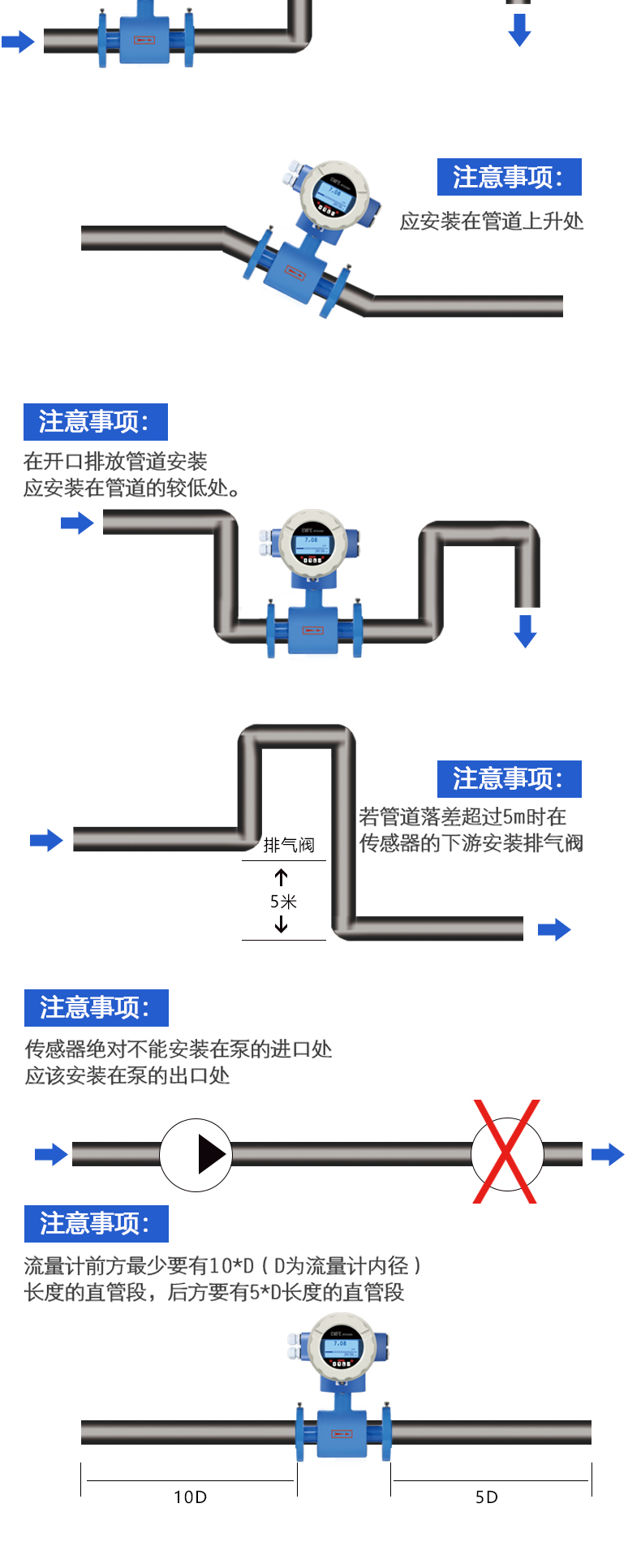

2.電磁流量計安裝要求
為了您正確的測量，在選擇上管道上位置時應注意以下幾點要求：
（1）傳感器即可在直管道上安裝，也可在水平或傾斜管道上安裝，但要求兩電極的中心連線處于水平狀態。
（2）介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。
（3）對于液固兩相流體，最好采用垂直安裝，使傳感器襯里磨損均勻，延長使用壽命。
（4）流量計安裝位置介質不滿時，可采用抬高流量計后端管路的方式，使其滿管，嚴禁在管道最高點和出水口安裝流量計。
(5)修改管道的安裝方法：當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異經錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足前置管段≥10DN、后直管段≥5DN（DN為管徑）。
（6）前后直管段為流量計前≥10DN，后端≥5DN。
3.電磁流量計儀表接線
若采用分體安裝連接的信號電纜采用定制的專用電纜線，電纜線越短越好。
勵磁電纜可選用Yz中型橡套電纜，其長度和信號電纜一樣。
信號電纜必須與其他的電源嚴格分開，不能敷設在同一根管子內。
信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余的電纜剪掉，并重新焊好接頭。
電纜斡旋傳感器電器接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

電磁流量計選型
