一、一體式孔板流量計概述
標準孔板可用于測量管道中液體、氣體、蒸汽的流量。標準孔板按國標GB/T2624－93設計制造，按國標JJG640－94檢定。標準孔板可以采用角接取壓（包括環室取壓）、法蘭取壓或D－D/2取壓三種取壓方式。
按國標規定進行設計、制造和檢定的標準孔板無需實流標定，精度高、結構簡單、制造成本低，但壓力損失在所有標準節流裝置中最大，不適用于要求壓力損失小的情況，標準孔板廣泛用于石油、化工、冶金、電力等行業。
二、一體式孔板流量計測量原理
充滿管道的流體流經管道內的節流裝置，流束將在節流件處形成局部收縮從而使流速增加，靜壓力降低于是在節流件前后產生了靜壓力差，流體流速愈大，在節流體前后產生的差壓值愈大，所以可通過測量差壓來衡量流體流過節流裝置的流量大小，這種測量方法是以能量守恒定律和流動連續性方程為基礎的。
流量與差壓的關系有下列公式確定：
qm=C/(1-β4)0.5×ξ×π/4×d2( 2△Pρ1)0.5
qv=C/(1-β4)0.5×ξ×π/4×d2( 2△P/ρ1)0.5
qm：質量流量           Kg/s
qv：體積流量           m3/s
C：流出系數          無量綱
ξ：可膨脹系數       無量綱
d ：節流件的節流孔徑   m
△P：差壓              Pa
ρ：流體密度         Kg/ m3
三、一體式孔板流量計適用范圍
1、公稱直徑： 50 mm ≤DN≤1200mm  如DN>1200 mm，
需實流標定
2、孔徑比β：0.20≤β≤0.75
3、雷諾數范圍：當0.20≤β≤0.45時，5000≤ReD
當0.45≤β≤0.75時，10000≤ReD
4、公稱壓力：PN≤16MPa
5、精度：1級

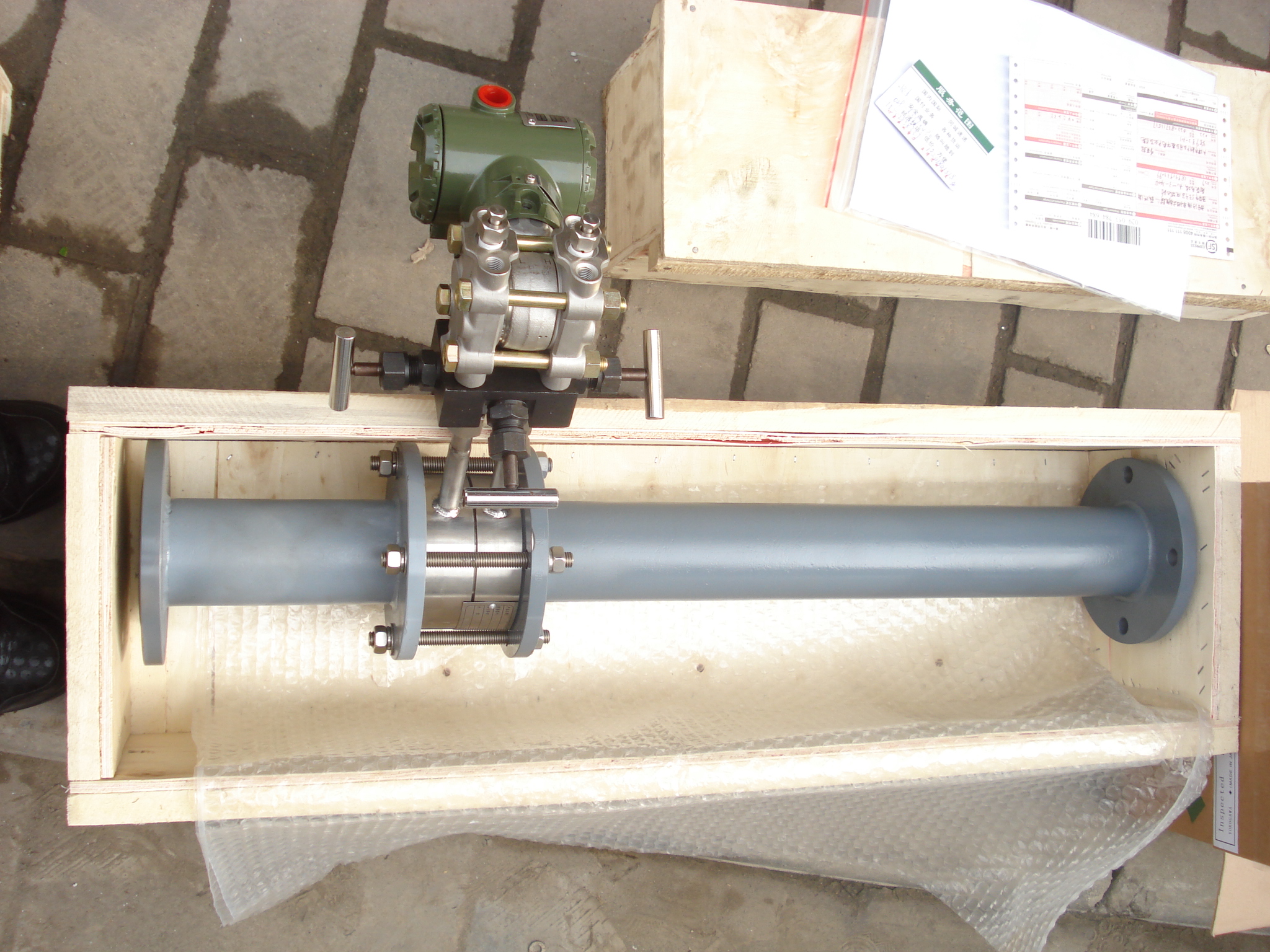

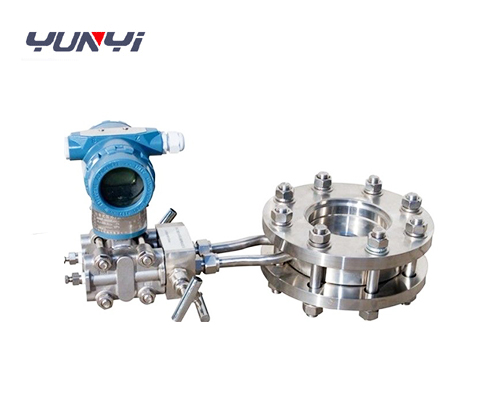

一體式孔板流量計

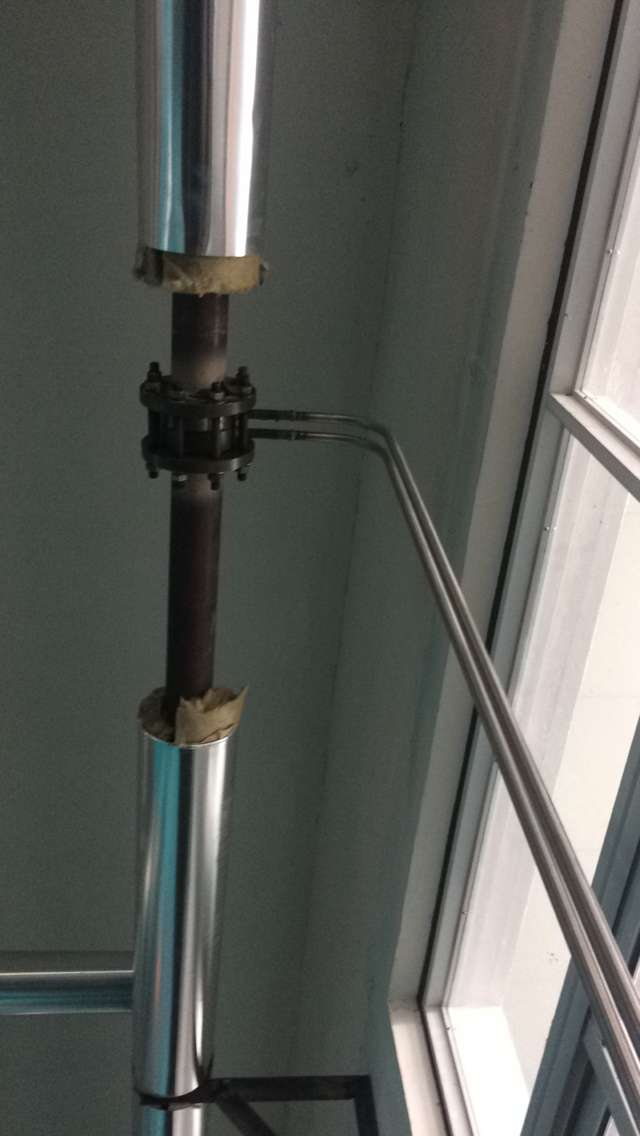

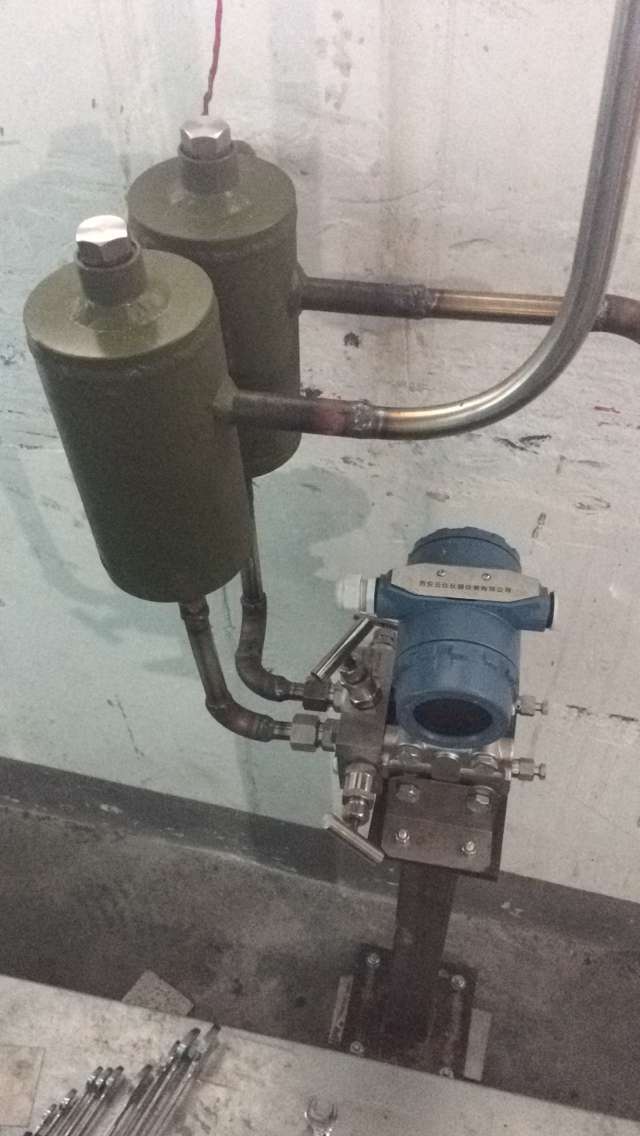

高溫蒸汽帶冷凝管一體式孔板

一體式孔板流量計安裝要求
1.安裝時應保證孔板中心、法蘭軸線、管道軸線和墊片同心，不同心度不得超過0.002D／β。夾緊后的密封墊，不允許突入管道內部。
2.孔板的正負方向，上下游取壓法蘭應與介質流向相符，取壓孔的方位可根據介質不同和變送器的安裝情況確定。
3.節流裝置與管道連接時，焊接處的端面與管道軸線的不垂直度不得大于1º，焊接后內部焊縫應加工處理，使其光滑，無焊疤和焊渣。
4.取壓法蘭與管道焊接前，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相同，焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。
5.可選帶上下游直管段。
6.D－D/2取壓是成套供貨，法蘭連接可直接安裝。

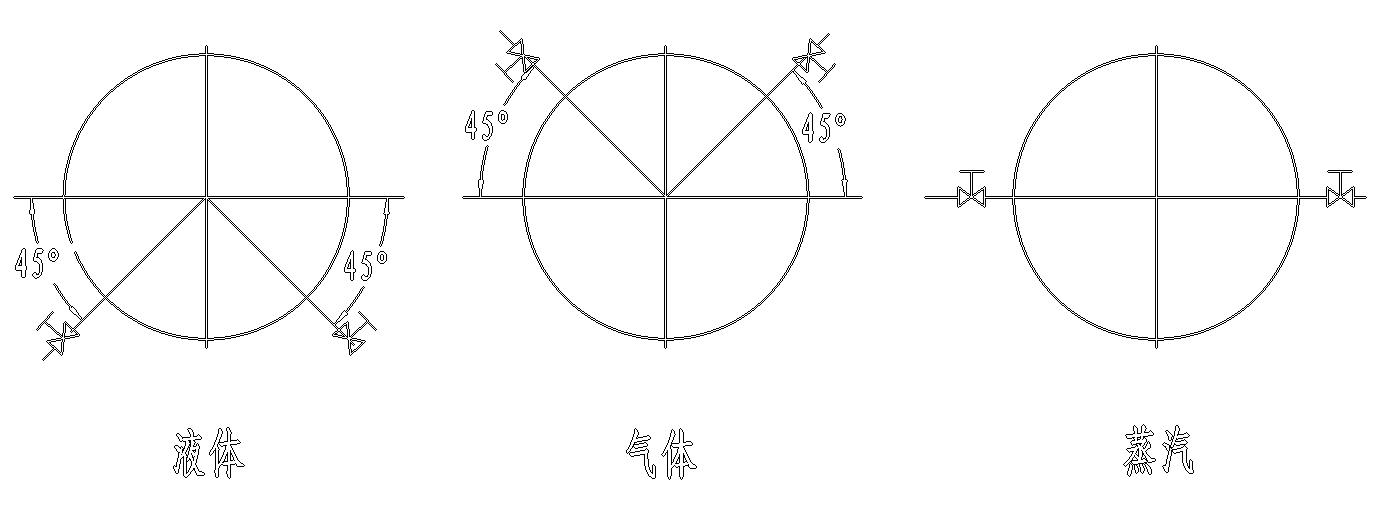

7. 取壓口的位置（見圖四）

8.  導壓管的要求：
   導壓管的材質應按介質的性質及參數確定，內徑不小于6mm，長度最好在16m以內。

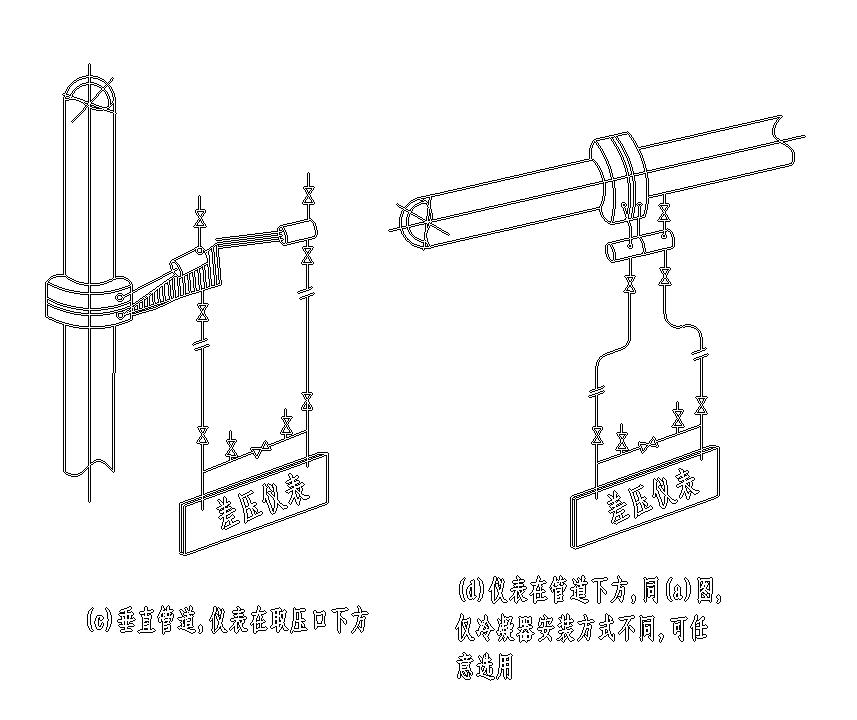

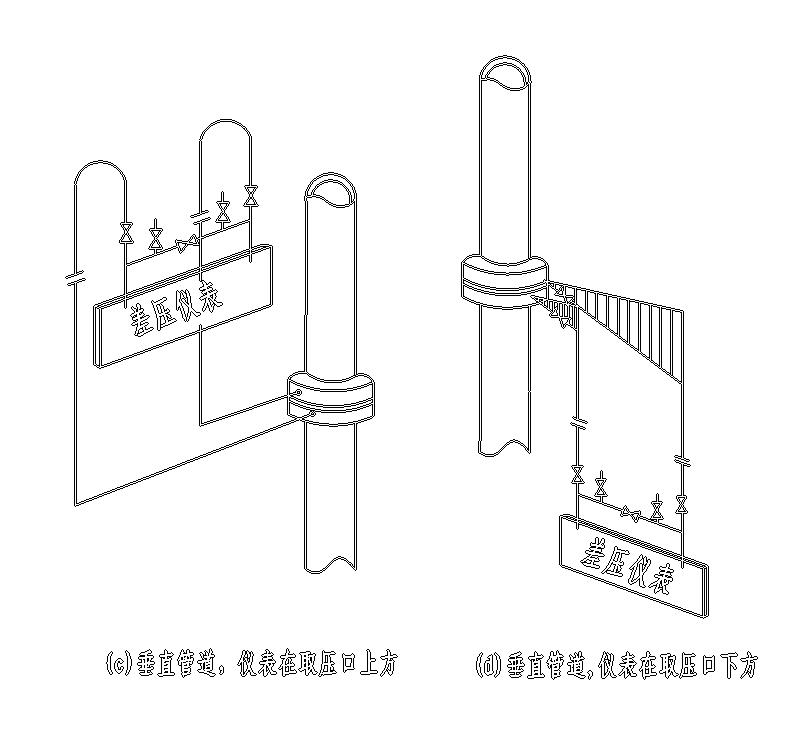

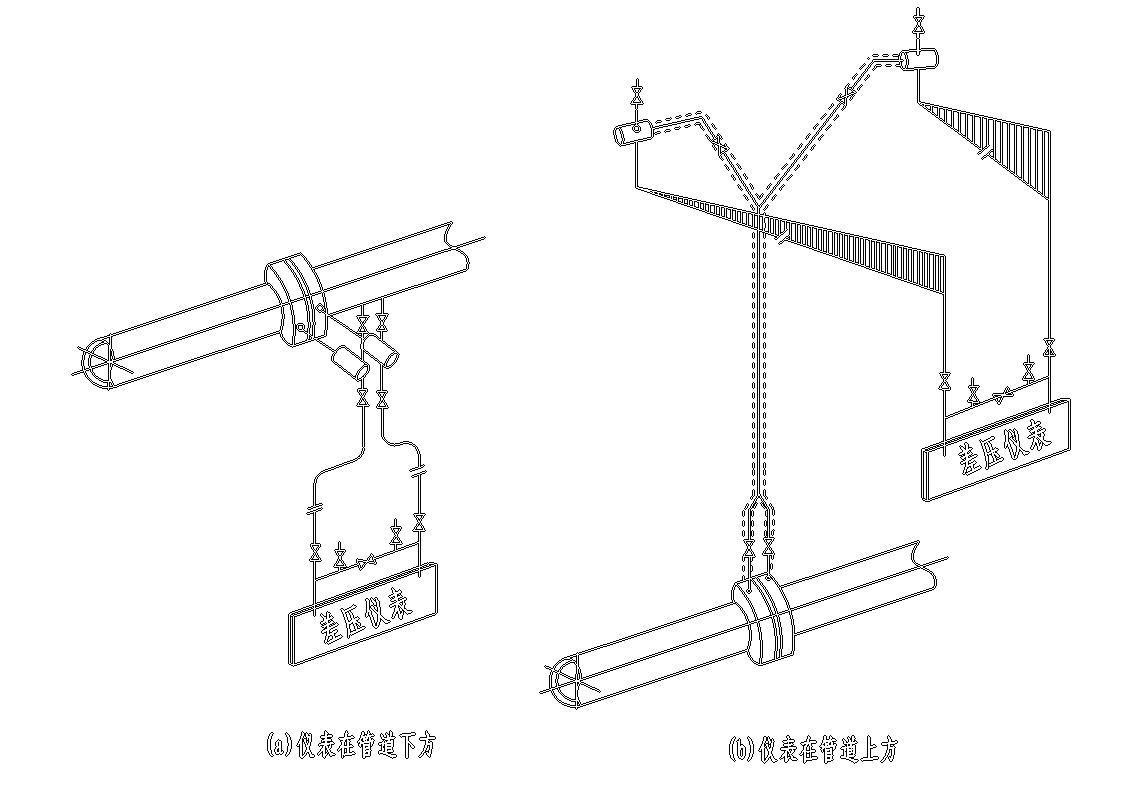

9. 差壓信號管路安裝圖

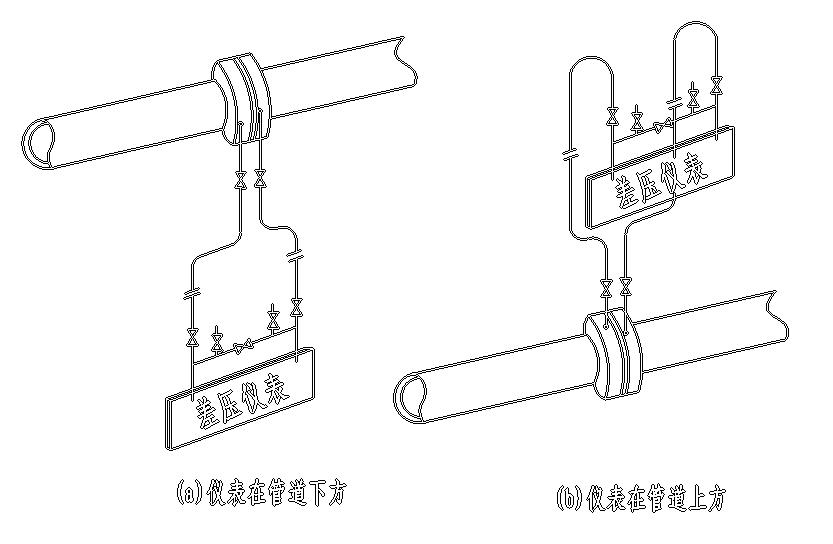

被測流體為清潔液體時，信號管路安裝示意圖

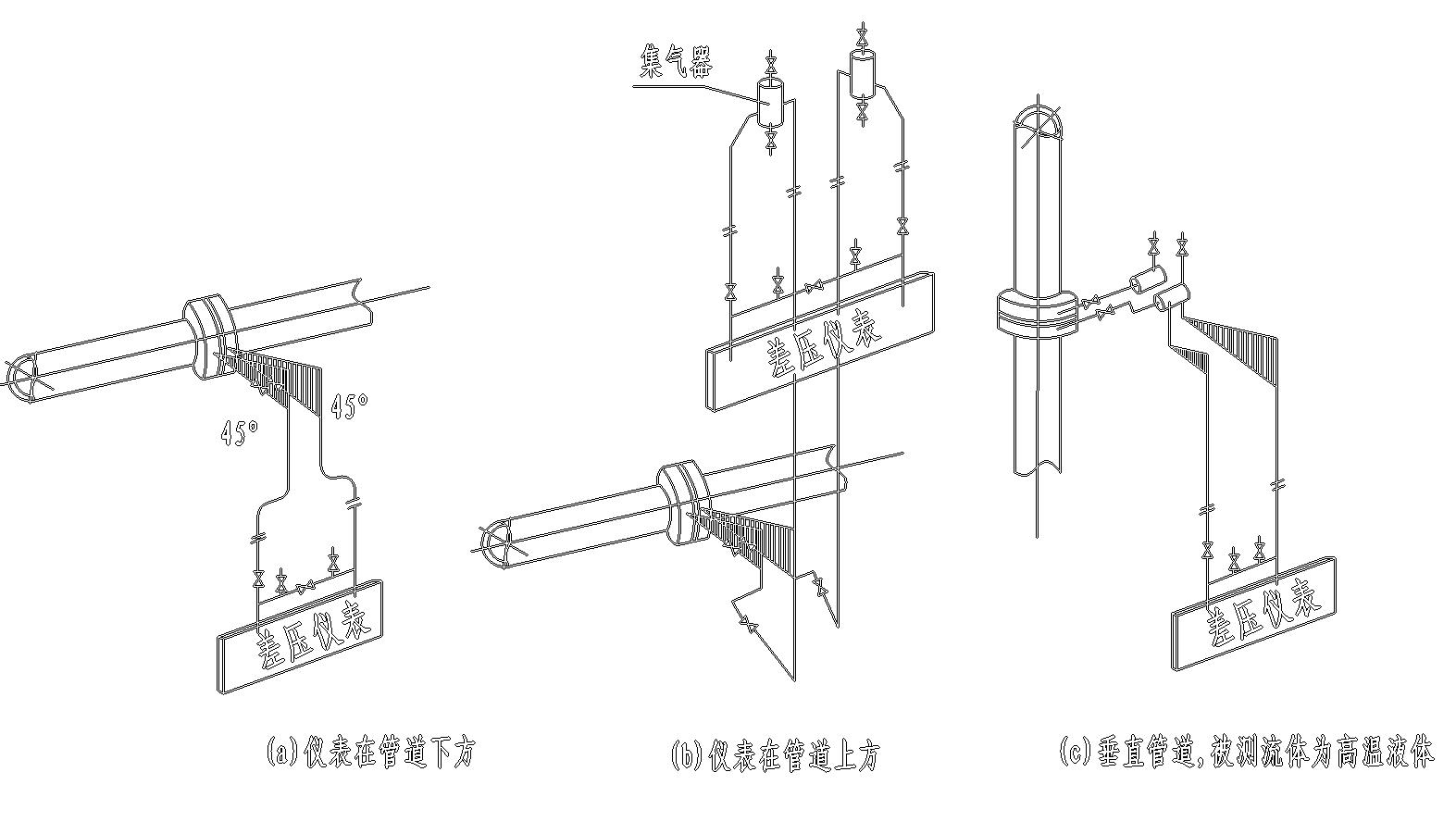

被測流體為清潔干氣體時，信號管路安裝示意圖

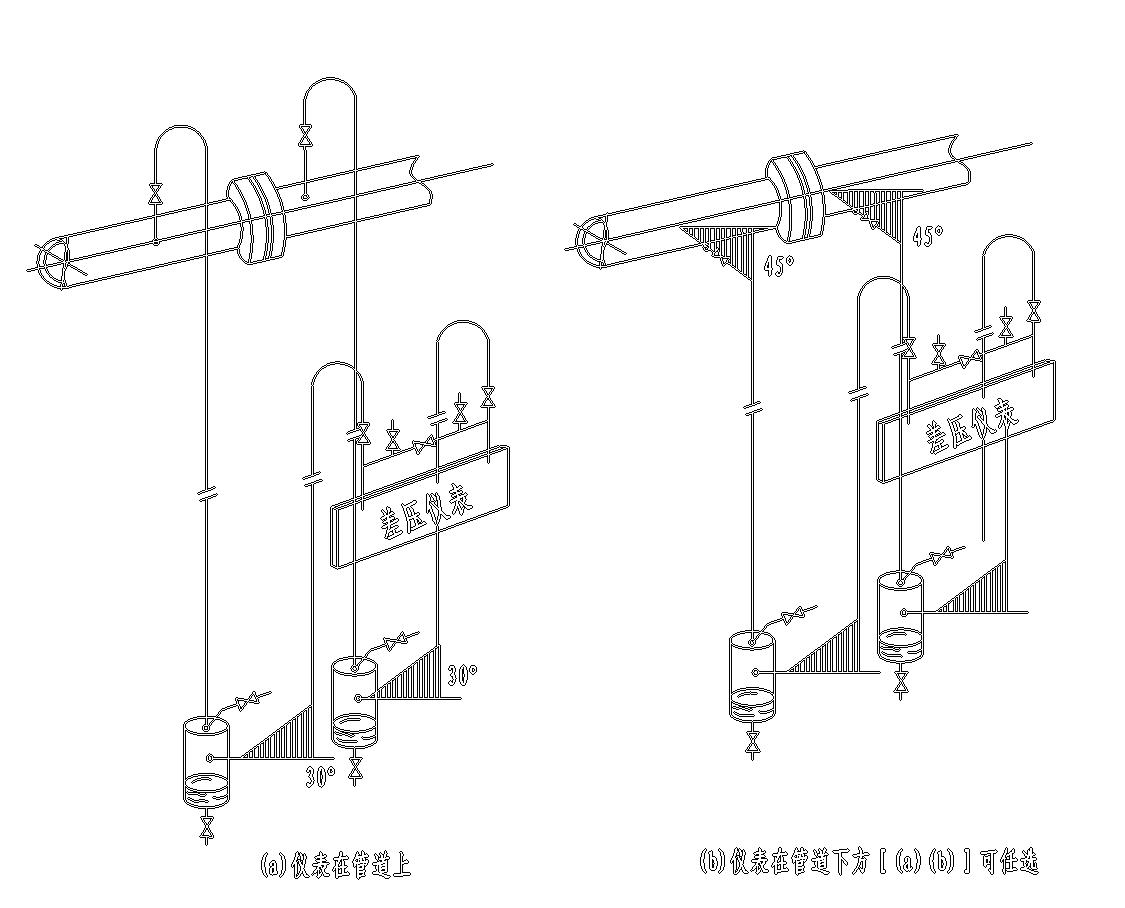

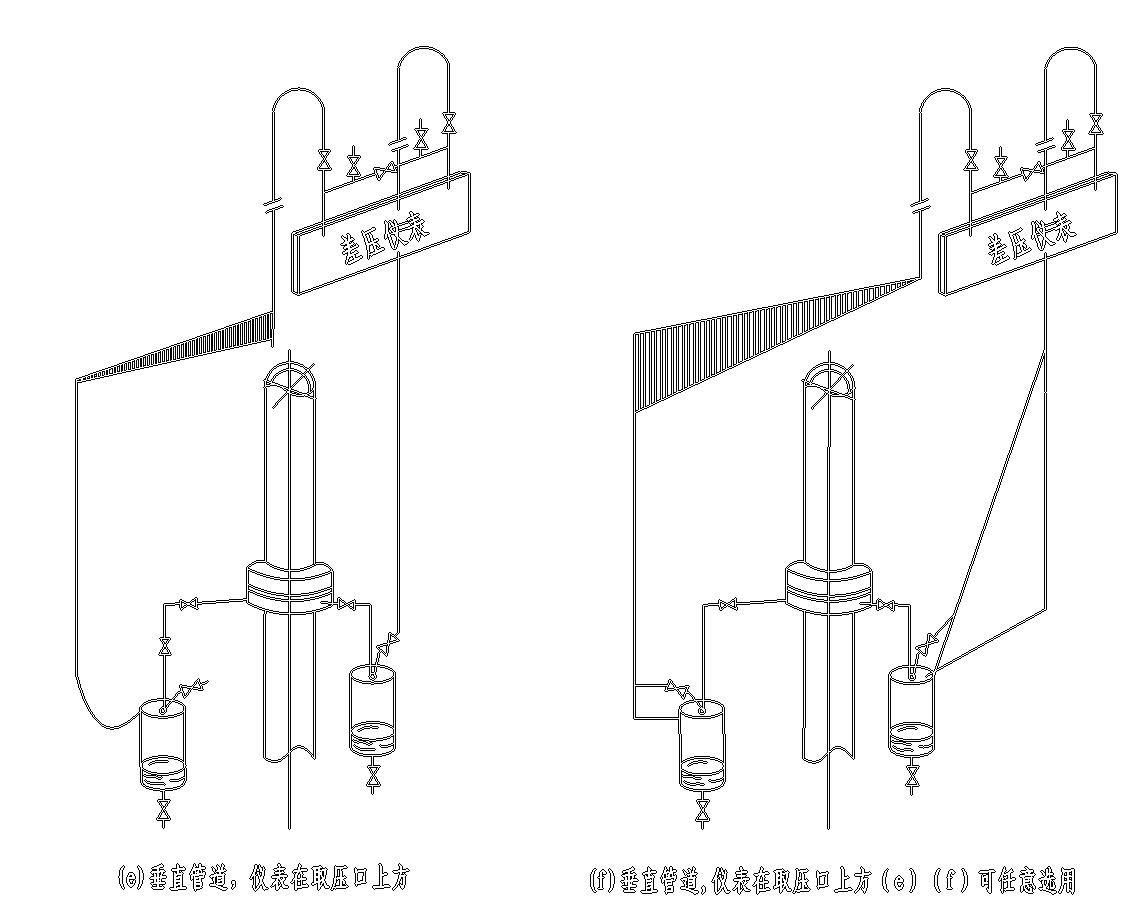

被測流體為水蒸氣時，信號管路安裝示意圖

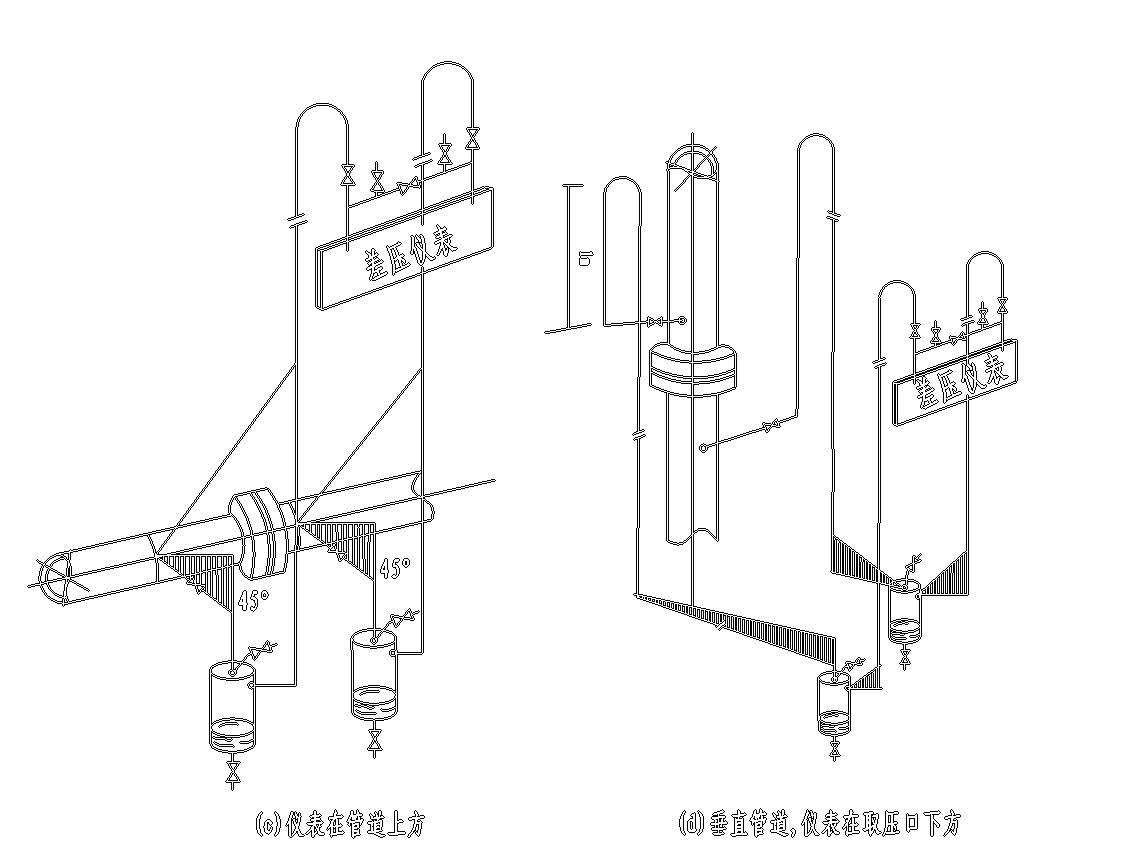

被測流體為清潔濕氣體時，信號管路安裝示意圖
