超聲波流量計分為管外夾裝式和插入式安裝兩種，接線方式可以DC24V供電，也可以DC220V供電可選
超聲波流量計是集多年專業生產制造超聲波流量計的技術與經驗，采用TI的MSP430FG4618低功耗單片機，最新開發的一種高性能、低價格、高可靠性、功能強大的超聲波流量計/熱量表。選用了國際上著名的半導體元器件廠商生產的最新、最先進的集成電路及微處理器等，例如TI、Maxim、Philips、Winbond、Xilinx等。硬件設計簡單、軟件功能強大。采用低電壓多脈沖平衡發射接收的專利技術，使其更能適應工業環境中的變頻干擾，達到穩定、正確的工作。
新一代超聲波流量計/熱量表可選購下列新增功能：
遙控操作鍵盤、內置數據存儲器32M、外置數據存儲器2G、HART協議。
§1.2  超聲波流量計/熱量表的特點
1.測量線性度優于0.5％，重復性精度優于0.2%，高達40皮秒的時差測量分辨率，使測量精度達到±1%。
2.每個測量周期中128次數據采集輔助以最新研發的流量計時差分析軟件，性能優異，顯示數據更穩定、準確、線形度更好。
3.隔離型RS485接口，流量計與二次表之間可通過RS485總線通訊，傳輸距離千米以上。
4.帶有3路精度0.1%的模擬輸入接口，可連接溫度、壓力、液位等信號。
5.1路4-20毫安模擬輸出可作為流量/熱量變送器。
6.2路3線制PT100電阻信號輸入可作為熱量表。
7.3路4-20毫安模擬輸入，可以作為數據采集器, 模擬輸入接口也可以作為數字輸入接口使用。
8.帶有雙路隔離型可編程OCT輸出，用于輸出累計脈沖、工作狀態等。
9.污水管道測量效果好，可以對絕大多數污水管道進行穩定可靠測量。
10.超聲波傳感器可以選擇外夾式，插入式，管段式，還可以支持任意角度安裝的水表傳感器，包括平行插入傳感器。
11.具有一個雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20毫安模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備。
12.流量計工作用參數可以固化到機內的FLASH存儲器中，不會發生參數丟失的問題。固化的工作參數可以選擇上電時自動調出。
13.硬件模塊化設計。有主板模塊、4-20毫安輸出模塊、脈沖輸出模塊、打印機模塊、并口鍵盤顯示模塊、串口鍵盤顯示模塊等組成，用戶可根據需要選擇。
14.MODBUS協議、MBUS協議、FUJI擴展協議、簡易水表協議等不同的軟件通信協議供用戶選用。推薦的協議是MODBUS-RTU或MODBUS-ASCII協議。
15.日累計可記錄前64天，月累積前32個月（2年），并且增加了年月日記錄內容。年月日累積數據都可以通過MODBUS協議讀出。
16.16次上斷電時間流量計記錄。數據都可以通過MODBUS協議讀出。
17.定時打印、數據輸出功能，自動顯示下次打印輸出的時間，22項可編程定時打印內容。定時打印功能能夠?qū)崿F(xiàn)數據的自動定時輸出或者是自動記錄。
18.OCT1累計脈沖輸出的脈沖寬度可以在6毫秒-1秒之間設定。出廠默認值是200毫秒。
19.帶有鍵盤顯示器并行接口，連接顯示組件可組成簡易流量計。
20.串口鍵盤顯示組件可直接連接在串口上，參數設置完成后即可帶電拔插。
21.具有依靠流體聲速判斷流體種類的功能，可以對流體類型做出識別。
22.具有一個可編程內置的定量控制器?？墒褂猛獠枯斎胄盘柣蛘呤荕ODBUS指令啟動。
23.單一24V直流電源工作，工作電流小于50毫安。（在不連接顯示器，蜂鳴器不鳴響的條件下）。

管道外夾式固定超聲波流量計主機

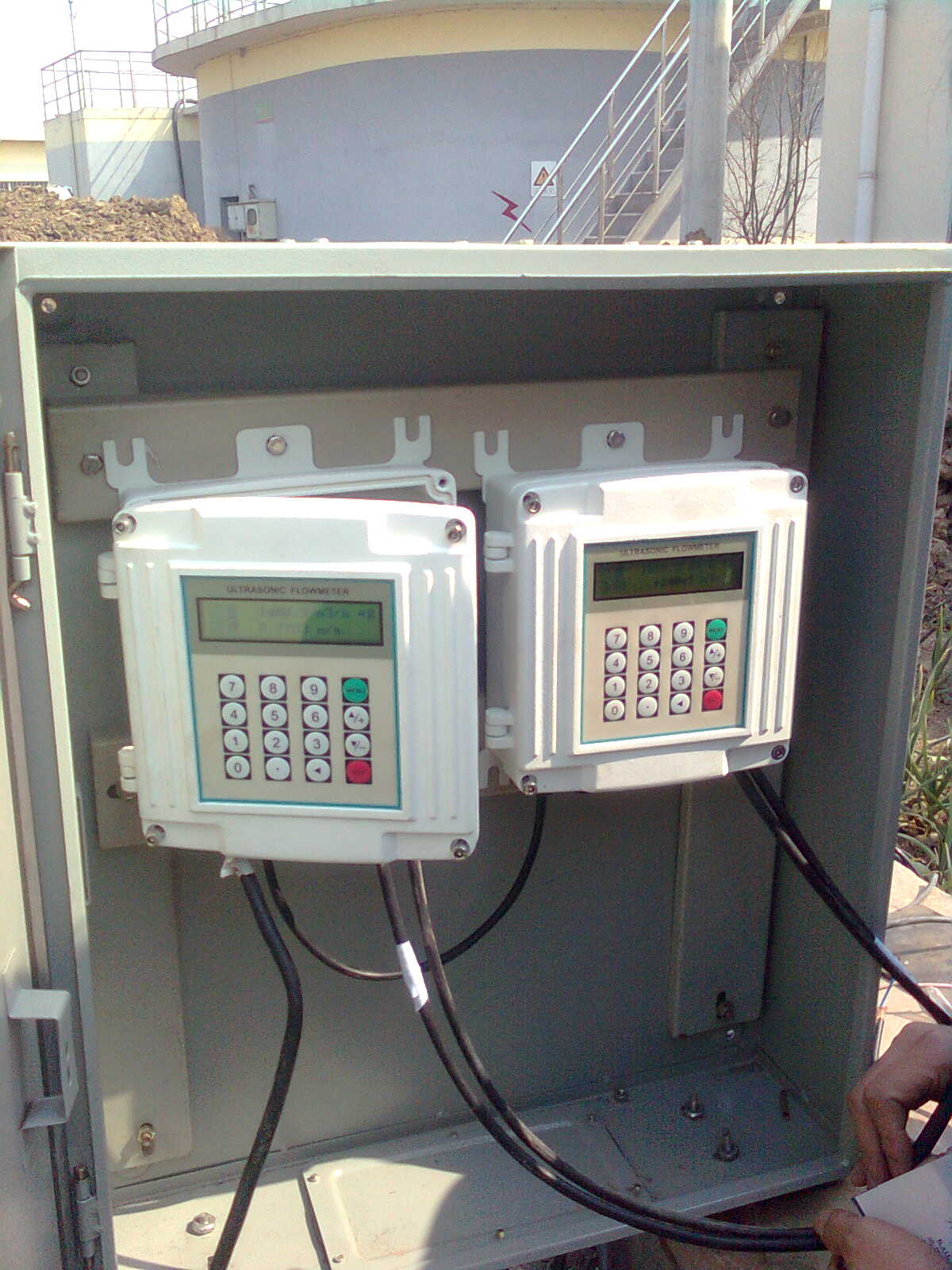

固定式超聲波流量計現場圖片

固定傳感器

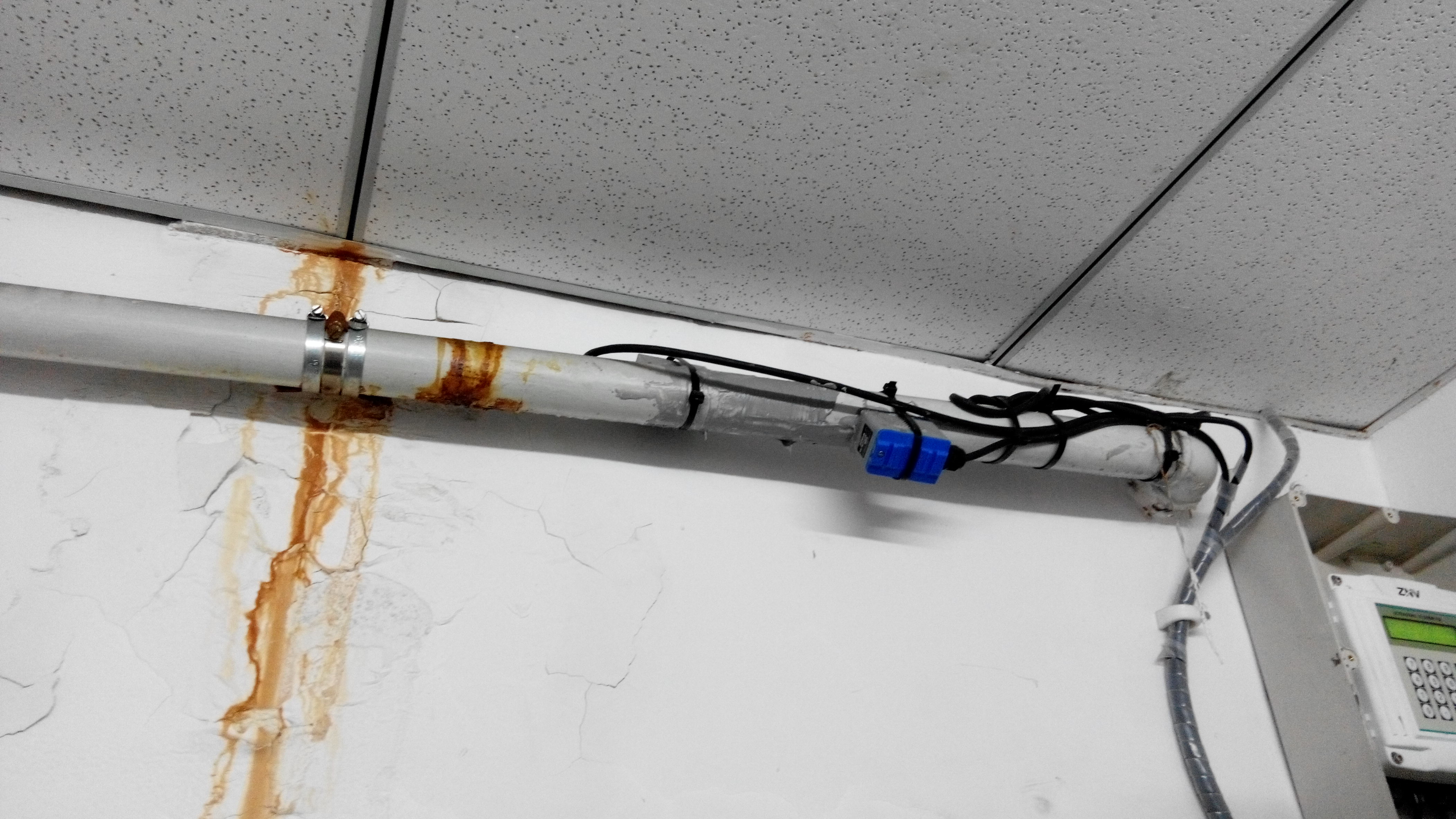

在處理面積較小的安裝點的中心位置涂抹2-3mm厚的隨機附帶的耦合劑，然后把傳感器緊貼在管壁上粘好，注意傳感器的發射方向要正確，傳感器和管壁之間不能有空氣及沙礫。粘完后用鋼帶或鋼絲繩緊固（如下圖所示）。

           鋼帶固定                                                                                                   鋼絲繩固定
   DN500mm以下管道使用                                                                         DN500mm以上管道使用

2.調試傳感器
在處理面積較大的安裝點的中心位置涂抹4-5mm厚的隨機附帶的耦合劑，然后把傳感器緊貼在管壁上粘好，注意傳感器的發射方向要正確，傳感器和管壁之間不能有空氣及沙礫。以中心點為基準首先在水平方向輕微移動傳感器找到信號強度和Q值的最大值，然后在垂直方向輕微移動傳感器找到信號強度和Q值的最大值。然后輕微調整傳感器的發射角度找到信號強度和Q值的最大值。這時就可以將外夾式傳感器定位。
注：
1．調試時間最好不要超過5分鐘以防耦合劑變干后傳感器與管道耦合效果不好。如果耦合劑已經變干請將傳感器和管道表面的耦合劑清理干凈后，重新涂抹足量的耦合劑在進行調試。
2．管道表面處理的越干凈可能會使信號強度和Q值越高。
3．為了保證外夾式傳感器長期工作必須使用本公司提供的專用耦合劑來粘接傳感器和管道。
