裝配式熱電偶
產品名稱:
裝配式熱電偶型號:
產品摘要:
本廠主要生產熱電偶、熱電阻等一次儀表、生產的裝配式熱電偶采用國際IEC標準。同時，采用機械電子工業部熱電偶統一設計的系列、型譜。
- 產品描述
概述
工業用裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我公司生產符合IEC國際標準分度號的鉑銠30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成?？蛇x型號B型、S型、K型、E型主要技術參數
測量范圍及基本誤差限熱電偶類別
代號
分度號
測量范圍
基本誤差限
鎳鉻－康銅
WRK
E
0－800℃
±0.75%t
鎳鉻－鎳硅
WRN
K
0－1300℃
±0.75%t
鉑銠13-鉑
WRB
R
0-1600℃
±0.25%t
鉑銠10－鉑
WRP
S
0－1600℃
±0.25%t
鉑銠30－鉑銠6
WRR
B
0－1800℃
±0.25%t
注：t為感溫元件實測溫度值（℃）
熱電偶時間常數
熱惰性級別
時間常數（秒）
熱惰性級別
時間常數（秒）
Ⅰ
90－180
Ⅲ
10－30
Ⅱ
30－90
Ⅳ
＜10
◆熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
◆熱電偶最小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
◆絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
◆高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。規定的長時間使用溫度（℃）
試驗溫度（℃）
絕緣電阻值（Ω）
≥600
600
72000
≥ 800
800
25000
≥1000
1000
5000

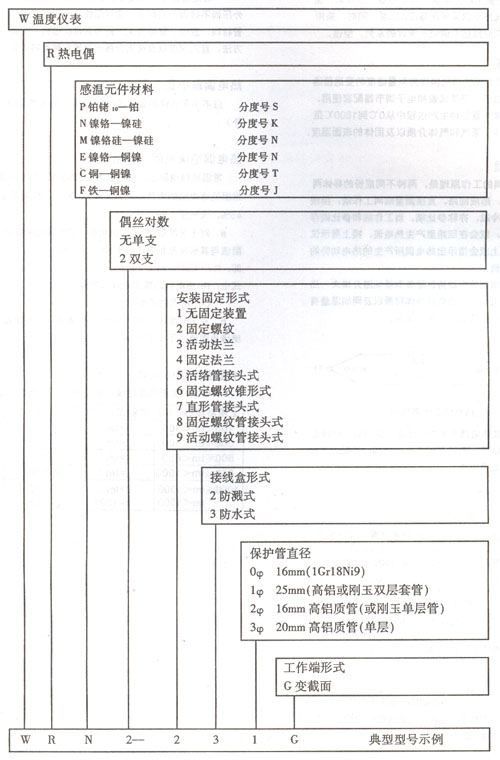

無固定裝置熱電偶
固定螺紋式熱電偶
活動法蘭式熱電偶
固定法蘭式熱電偶
活絡管接頭式熱電偶
固定螺紋錐形熱電偶
直形管接頭式熱電偶
固定螺紋接頭式熱電偶
活動螺紋管接頭式熱電偶
