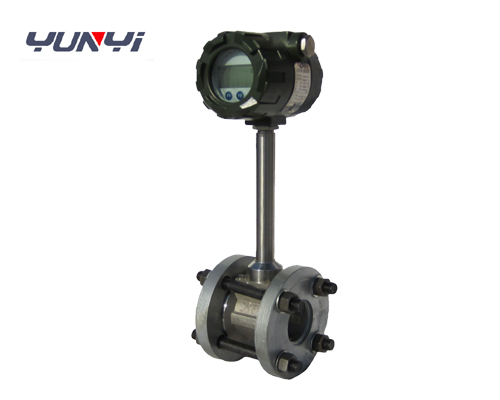

智能一體式渦街流量計產品概述：
智能一體式渦街流量計，是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中渦街流量計?？蓮V泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
智能一體式渦街流量計主要特點：
無可動部件，長期穩定，結構簡單便于安裝和維護
采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能
采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上
由軟件對儀表系數非線性進行修正，提高測量精度
壓力損失小，量程范圍寬
采用EEPROM對累積流量進行掉電保護，保護時間大于10年

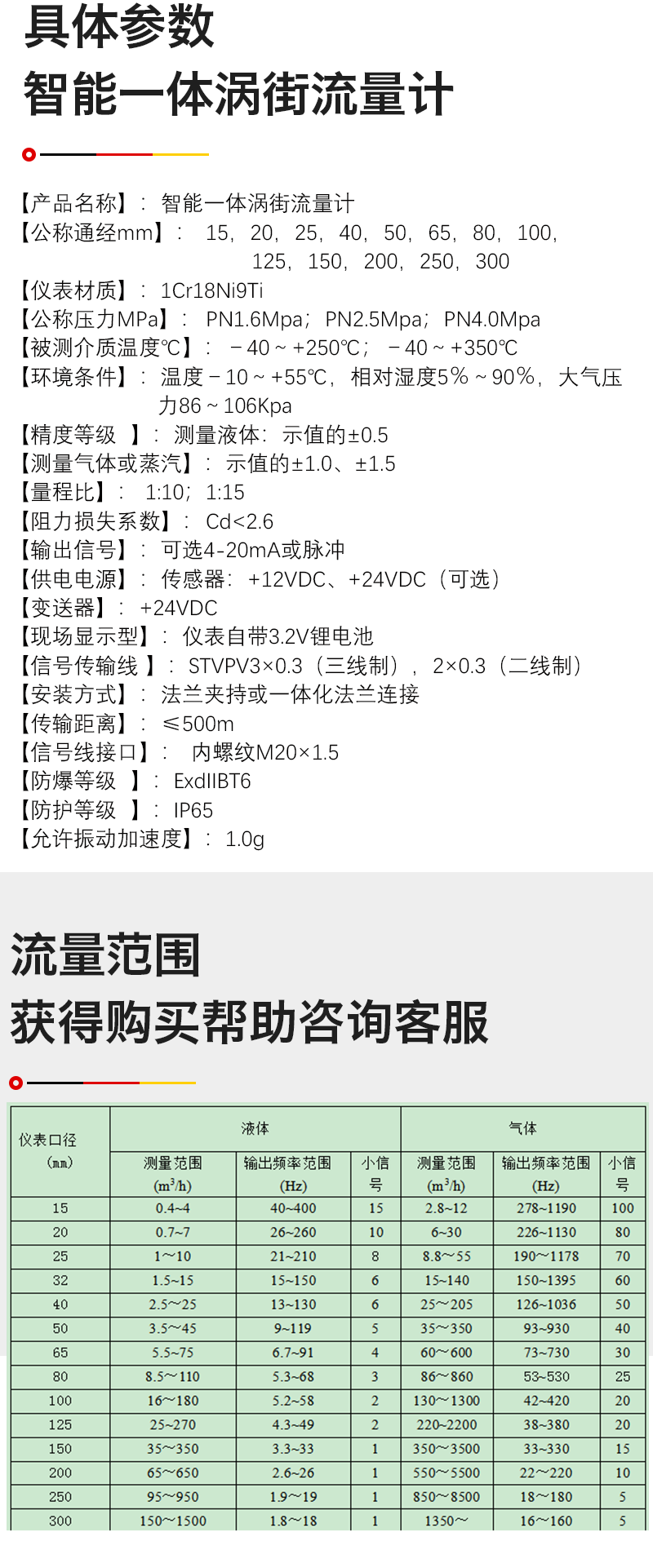

智能一體式渦街流量計詳細參數：

公稱通經（mm）	15，20，25，40，50，65，80，100，125，150，200，250，300
儀表材質	1Cr18Ni9Ti
公稱壓力（Mpa）	PN1.6Mpa；PN2.5Mpa；PN4.0Mpa
被測介質溫度（℃）	－40～+250℃；－40～+350℃
環境條件	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
精度等級	測量液體：示值的±0.5
測量氣體或蒸汽：	示值的±1.0、±1.5
量程比	1:10；1:15
阻力損失系數	Cd<2.6
輸出信號	可選4-20mA或脈沖
供電電源	傳感器：+12VDC、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線	STVPV3×0.3（三線制），2×0.3（二線制）
安裝方式	法蘭夾持或一體化法蘭連接
傳輸距離	≤500m
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6
防護等級	IP65
允許振動加速度	1.0g

智能一體式渦街流量計流量范圍:

口徑	液體測量范圍（m3/h）	氣體測量范圍(m3/h)
DN15	0.4~4	2.8~12
DN20	1~7	6~30
DN25	1.6~10	9~55
DN32	2.1~15	15~130
DN40	2.5~25	22~200
DN50	3.5~35	36~320
DN65	6.5~68	50~480
DN80	10~100	75~628
DN100	15~150	130~1100
DN125	27~275	200~1700
DN150	40~350	280~2240
DN200	80~650	580~4200
DN250	120~950	970~5500
DN300	180~1800	1460~8000

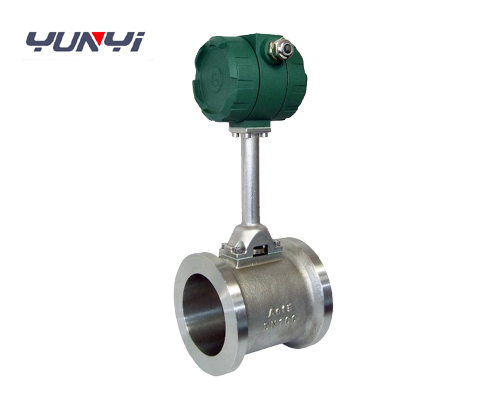

高溫氣體渦街流量計

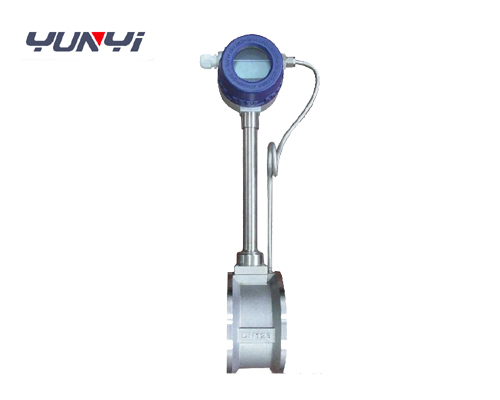

液體渦街流量計

渦街流量計安裝環境的要求

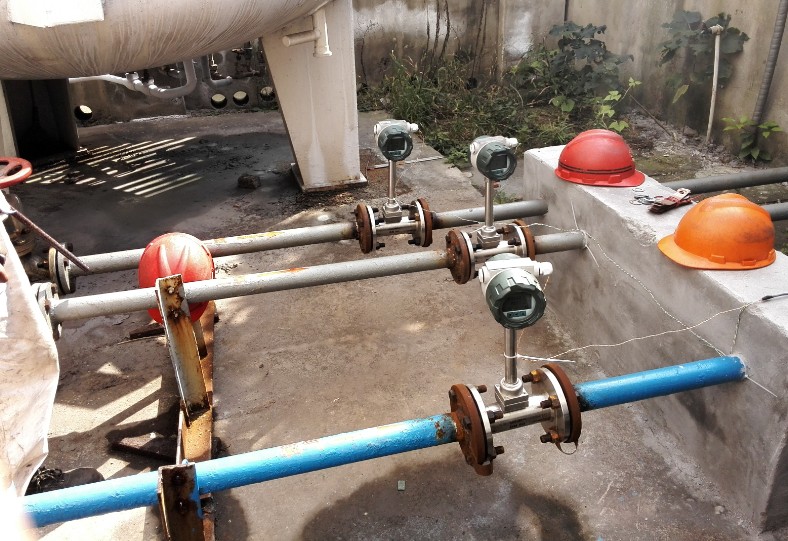

1、渦街流量計安裝場所應不能有強烈震動和強磁干擾。泵或閥等引起的管道振動將造成測
   量誤差，嚴重時甚至影響儀表的正常測量，須在其上下游2D處加設管道緊固裝置，支撐管道或用軟管隔離，加強抗振效果。
2、渦街流量計避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝，須有隔熱通風措施。在測量蒸汽等高溫介質時，為防止轉換器溫度過高，應進行隔熱處理，確保流量計外殼暴露在外，以便熱量向外輻射，防止儀表電子部件溫度過高影響流量計壽命。允許隔熱層高度如下圖

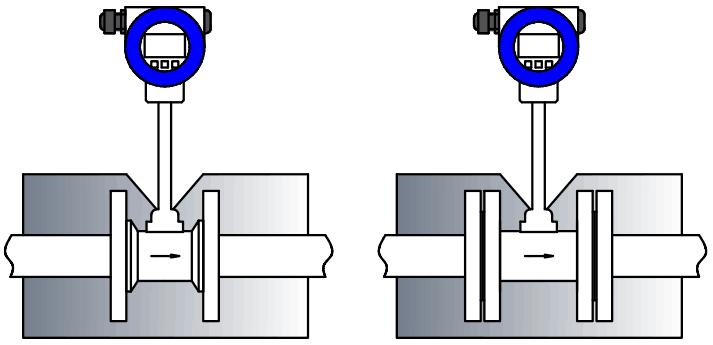

                                法蘭卡裝式                                          法蘭連接式
注：建議流量計本體不包裹保溫層，以確保散熱的效果。

3、避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4、防爆型傳感器和變送器安裝于危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所，傳感器和變送器應有可靠接地，防爆地線不得與強電系統保護接地共用。
5、流量計應盡量避免安裝在架空較長的管道上，由于管道的下垂容易造成流量計與法蘭間的密封泄漏。若必須安裝時，須在流量計的上下游2D處分別設置管道支撐點。
6、儀表最好安裝在室內，安裝在室外應注意防水，防潮及防曬，使用防護罩遮陽，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。


                                          防水接線示意圖
7、流量計應避免安裝在閥門出口較近處，否則閥門的開關會影響流量計的壽命，嚴重時會損壞流量計。為方便維修，應安裝旁通管道，特別是某些生產過程中不能中間停止流體的場合。
8、請保證管道內介質處于滿管狀態，流量計可以安裝在水平或者垂直管道上，如果安裝在垂直管道上，被測介質是液體時須自下往上流動。
9、流量計的上游不應設置流量調節閥，而是把流量調節閥放在流量計的下游。
10、儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度，具體請參照后續詳細介紹。

渦街流量計選型說明書
