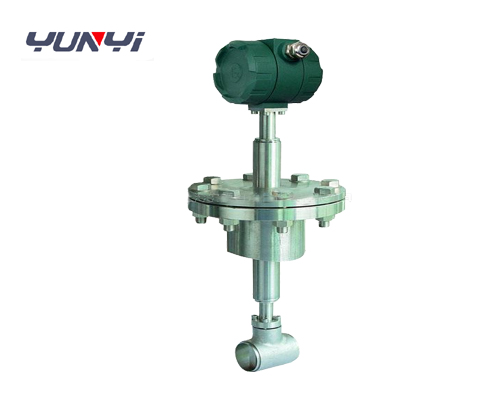

插入式渦街流量計產品概述：
LUCB型插入式渦街流量計傳感器，可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。
插入式渦街流量計主要特點：
a.可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
b.采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
c.壓力損失小，量程范圍寬，范圍度達1:25。
d.無可動部件，長期穩定，結構簡單便于安裝和維護。
e.可測介質溫度達+250℃。
插入式渦街流量計詳細參數：

插入式渦街流量計
公稱通經	200，250，300，400，500，600，800，1000，1200，1500

儀表規格	簡易插入式	球閥插入式
拆裝方式	斷流后拆裝	不需斷流，關閉球閥后即可拆裝
儀表型號	A型	B型
精確度	±2.5%	±2.5%
量程比	1:10；1:15	1:10；1:15
顯示器	可選	可選
輸出信號	可選：脈沖或4-20mA	可選：脈沖或4-20mA
信號線接口	內螺紋M20×1.5	內螺紋M20×1.5
通訊接口	可選RS485	可選RS485
供電電源	傳感器：+12VDC、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池	傳感器：+12VDC、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線	STVPV3×0.3（三線制），2×0.3（二線制）	STVPV3×0.3（三線制），2×0.3（二線制）
傳輸距離	≤500m	≤500m
防爆等級	可選ExdIIBT6或ExiaIICT4	可選ExdIIBT6或ExiaIICT4
防護等級	IP65	IP65
允許振動加速度	1.0g	1.0g
阻力損失系數	Cd<2.6	Cd<2.6
整機功耗	＜1W	＜1W
儀表材質	1Cr18Ni 9Ti	1Cr18Ni 9Ti
公稱壓力	PN1.6Mpa；PN2.5Mpa	PN1.6Mpa；PN2.5Mpa
被測介質溫度（℃）	－40～+250℃	－40～+250℃
環境條件	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa

插入式渦街流量計測量范圍：

公稱通徑 (mm)	液體m3/h	氣體m3/h	公稱通徑 (mm)	液體m3/h	氣體m3/h
200	70-700	600-6000	500	450-4500	4200-42000
250	110-1100	1060-10600	600	600-6000	6100-61000
300	180-1800	1500-15000	800	800-8000	11000-110000
350	210-2100	2000-20000	1000	1200-12000	17000-170000
400	270-2700	2700-27000	1200	1800-18000	24000-240000
450	350-3500	3300-33000	1500	2600-26000	38000-380000

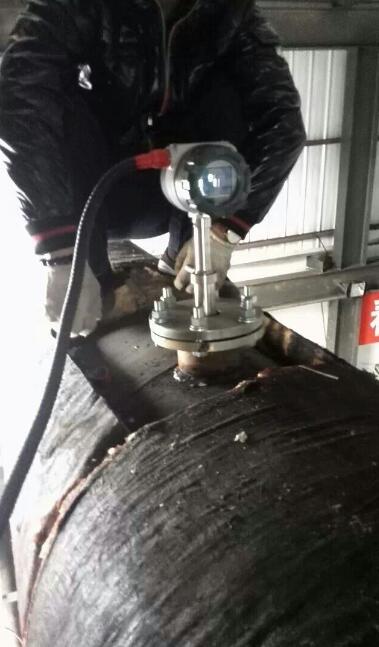

大鍋爐插入式渦街流量計

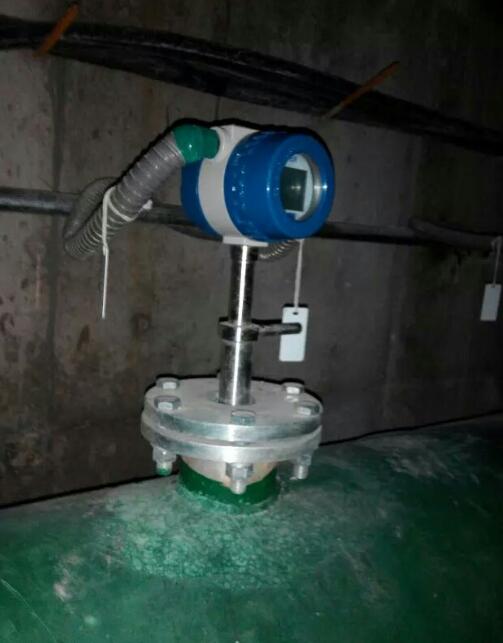

熱水管道大口徑流量計

渦街流量計常見系統故障及處理
（1）渦街流量計故障分類
故障類型可分為系統故障和儀表故障兩大類，出現故障后應首先檢查系統故障，如果查不出問題再檢查是否是儀表故障。
系統故障包括：安裝、接線有誤，口徑不匹配，流量范圍不符，振動、電磁干擾影響，供電問題，靈敏度調整不當?shù)龋?br /> 儀表故障包括：檢測探頭失效，檢測放大器故障，內部短線，表體滲漏等。
（2）渦街流量計常見系統故障及處理

序號	常見系統故障現象	故障分析及排除方案
1	流量計安裝接線后，管道內有流體流動，但無信號輸出	1.接線錯誤，檢查接線是否正確，有無斷線； 2.檢查儀表安裝方向是否正確； 3.檢查流量是否低于正常的流量范圍，如低于正常的測量范圍，則需提高介質流量或者換更小通徑的流量計，使其滿足流量范圍的要求
2	流量計安裝接線后，管道內無流體流動，但是有信號輸出	1.檢查儀表接地，是否是接地不良引入干擾； 2.檢查管道是否震動，在流量計附近加支撐或減震措施； 3.現場強磁干擾，有大功率電器或者變頻器等強電設備，需更換安裝位置； 4.放大器靈敏度過高，可調整放大板的波段開關。
3	管道內流體穩定且符合流量要求，但是輸出變化太大，不穩定	1.接地不良引入干擾，檢查接地； 2.管道震動過強引入干擾，在流量計附近加支撐或減震措施，或更換安裝位置； 3.放大器靈敏度過低，有漏觸發現象，可調整放大板的波段開關，提高靈敏度即可
4	顯示流量與實際流量不符，誤差大	1.儀表參數設置不正確，聯系技術人員核對儀表設置； 2.溫度壓力儀表測量誤差過大，檢測核對溫度壓力； 3.管道內實際流量低于或者高于流量計是正常測量范圍，調整管道流量或者重新選用合適規格的流量計； 4.安裝不符合要求，如安裝不同心，管道內有障礙物，前后直管段不足等情況
5	儀表正常測量，現場液晶顯示正常，儀表電流輸出不正常	1.儀表參數被修改，參照說明書恢復流量上限值； 2.因供電電源不穩定造成的電路板損壞，聯系技術人員操作檢查。

（3） 渦街流量計故障的檢查
01檢測放大器故障的簡單判斷
在無專門儀器的情況下，利用顯示儀表觀察信號，用手在檢測放大器檢測探頭引線輸入端感應信號，即可粗略判斷是否是檢測放大器故障。若有信號反映說明檢測放大器基本正常，否則，檢測放大器可能存在故障。
02檢測探頭故障的簡單判斷
若儀表無信號反映而檢測放大器有信號反映，即可認為檢測探頭可能存在故障。檢查檢測探頭的好壞，可用萬用表測量兩根信號線的絕緣電阻，當溫度低于200℃時，絕緣電阻應大于2MΩ；當溫度高于200℃時，絕緣電阻應大于10MΩ。如果絕緣電阻符合要求說明檢測探頭基本正常，否則可能存在故障。
