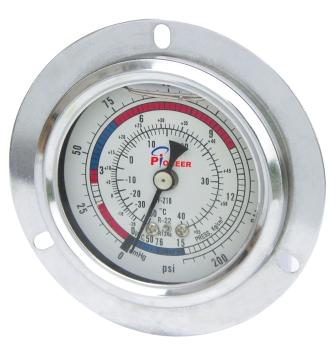

冷媒壓力表（氟壓表）
產品名稱:
冷媒壓力表（氟壓表）型號:
mp515
產品摘要:
冷媒壓力表,也稱雪種表或氟利昂表是用于量測制冷系統或設備內部各種冷凍系統壓力之測量，如空調設備、 冷庫制冷系統,工業冷水機,冷煤填充設備,中央空調等.冷媒壓力表和一般壓力表的結構一樣,但在工藝上的要求更為嚴格,在氣密性要求上更加苛刻,故在焊接及測漏等環節上都采用特殊的焊藥及檢測方法,以確保制冷工質不泄漏.本公司生產的冷媒壓力表通常用于量測22,134,12,407,407,410等冷媒介質。
- 產品描述
冷媒壓力表,也稱雪種表或氟利昂表是用于量測制冷系統或設備內部各種冷凍系統壓力之測量，如空調設備、 冷庫制冷系統,工業冷水機,冷煤填充設備,中央空調等.冷媒壓力表和一般壓力表的結構一樣,但在工藝上的要求更為嚴格,在氣密性要求上更加苛刻,故在焊接及測漏等環節上都采用特殊的焊藥及檢測方法,以確保制冷工質不泄漏.本公司生產的冷媒壓力表通常用于量測22,134,12,407,407,410等冷媒介質。
表頭外徑
※50mm(2inch)
※63mm(2.5inch)安裝形式
徑向安裝型
徑向后(法蘭)帶邊安裝型
軸向安裝型
軸向前(法蘭)帶邊安裝型
軸向支架安裝型
軸向前(法蘭)帶邊支架安裝型壓力量程
低壓:
0~10Kg ,0~12Kg,0~15Kg
-1~0~ 10Kg ,-1~0~ 15Kg
高壓:
0~35kg ,0~38kg ,0~40kg
-1~0~35 Kg,-1~0~40 Kg
(可按客戶要求量程訂制)
接頭鏍紋
50mm(2inch)：M14*1.5或G1/4或1/4PT 或7/16UNF
63mm(2.5inch)：M14*1.5或G1/4或1/4PT7/16UNF
外殼材質
塑殼,碳鋼烤漆,鐵殼噴塑,鐵殼鍍鉻,鑄鋁
不銹鋼1Cr18Ni9Ti,不銹鋼SUS304
防護等級
IP64或按客戶要求
指針材質
塑制 ※ 鋁制
精度等級
表頭在常溫條件下:
50mm(2inch)：2.5%f.s.或1.6%f.s.
63mm(2.5inch)：2.5%f.s.或1.6%f.s.
敏感元件材質
彈簧管結構敏感元件材質 :
青銅,磷銅,不銹鋼SUS304,SUS316,SUS316L
機芯材質
銅合金,不銹鋼SUS316
安裝環境
按儀表的量測介質,安裝要求決定
接頭材質
銅合金,不銹鋼SUS316
刻度單位
kgf/cm2,Mpa,Bar,kpa,Psi,cmHg,
mmHg
(可按冷媒種類訂制溫度壓力雙顯示或多顯示表盤或按客戶要求訂制彩條色標表盤)
認可標準
GB1226-2000/ASME B40.1
刻度盤材質
鋁制
隨機附件
合格證,使用說明
罩圈材質
碳鋼烤漆,鐵殼鍍鉻,不銹鋼1Cr18Ni9Ti(SUS304)
相對濕度
10%~80%(RH)
鏡面材質
壓克力,PC,玻璃,鋼化玻璃,安全玻璃
填充介質
(僅彈簧管結構可選此項)
硅油(低粘度):一般用 -30~50℃
硅油(高粘度)：高溫用 -20~60℃
甘油(丙三醇): -10~50℃
適用介質
冷媒介質,如:水,氟利昂等.
訂購須知
1，請注明所需壓力表的表頭尺寸。
2，請注明所需壓力表的量程范圍。
3，請注明所需壓力表的安裝方向,方式。
4，請注明所需壓力表的面板刻度單位。
5，請注明所需壓力表的連接方式及接口規格。
6，請注明所需壓力表量測介質類型,及特性.
7，請注明所需壓力表的精度等級
1、普通冷媒壓力表用于測量適合銅或銅合金量測的無振動或脈動影響的冷媒介質的靜壓正負壓之壓力.
2、耐震冷媒壓力表用于測量對銅和銅合金無腐蝕性、無爆炸性且不結晶、不沉淀的氣體或液體的壓力。該產品最大的特點是能在劇烈震動的機床或設備中能夠正常測壓?？拐鸬燃?jí)為V.H.4和V.H.5,適用于量測激烈震動之場所介質壓力脈沖頻繁，長時間處于工作狀態的機械設備的壓力.
3、不銹鋼冷媒壓力表適用于測量腐蝕性較強的適合不銹鋼元件檢測的介質和惡劣的外部腐蝕環境中無爆炸性且不結晶、不沉淀的氣體或液體介質的正負壓力，可用于激烈震動之場所或介質壓力脈沖頻繁的工作環境中,通用性好,應用廣泛,使用壽命長?？纱貌讳P鋼壓力表和耐震壓力表。
