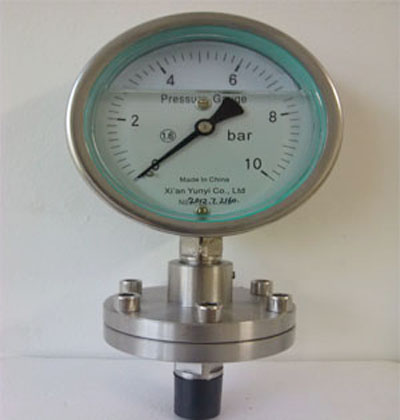

隔膜壓力表
產品名稱:
隔膜壓力表型號:
YTP系列價格:
電議最小起訂量:
1
產品摘要:
隔膜壓力表適用于測量強腐蝕、高溫、高粘度、易結晶、 隔膜壓力表易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合
- 產品描述
隔膜壓力表和耐震隔膜壓力表是一種全密封的間接測量式壓力儀表，主要用于測量氣體、液體、粘度較大的酸性、堿性、醛化、氯化物等腐蝕性較強的介質壓力。同時耐震隔膜壓力表可用于環境震動劇烈的場所。
主要技術指標
1、精度等級 2.5級，1.6級，1.0級（高精度特殊的可定制）
2、測量范圍（Mpa）-0.1-0-60(特殊規格請?jiān)谟嗀洉r(shí)注明)
3、產品型號：YTP(隔膜壓力表）/YTPN(耐震隔膜壓力表）/YTPF（全不銹鋼隔膜壓力表）/YTPX(電接點隔膜壓力表)/YTPXC(磁助式電接點隔膜壓力表）等
4、隔膜材料：0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑料(F4)。
5、法蘭材料：不銹鋼0Crl7Nil2M02(316)；不銹鋼內襯氟塑料(316+F4)。
6、密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。
7、隔膜壓力表內部填充工作液（1）硅油
（2）根據客戶需求填充
8、隔膜壓力表工作條件（1）溫度環境溫度 - 20~+55℃等
（2）工作壓力靜負荷：用至測量上限值的3/4
交變負荷：用至測量上限值的2/3
8、連接尺寸（1）螺紋連接：M20*1.5(G3/8″ G1/2″) 等
（2）法蘭連接：機械工業部標準JB81-5 《平焊鋼法蘭》
9、表盤直徑φ60；φ100mm；φ150mm
10、工作溫度：普通隔膜壓力表：-25℃～55℃，耐高溫隔膜壓力表：0-600℃。
型號及規格代號
YTP/YTPF/YTPFN
YTPN/YTPX等
類別
表殼公稱直徑
60
￠60
100
￠100
150
￠150
代表
型式
-0.1~0；-0.1~0.06；-0.1~0.15,-0.1~0.3;
-0.1~0.5;-0.1~0.9;
-0.1~1.5;-0.1~2.4;
0~0.1;0~0.16;
0~0.25;0~0.4;0~0.6;
0~1;0~1.6;
0-2.5;0-4;0-6;0-10;
0-25;0-40;0-60;
0-100;0-160;
螺紋接頭（膜片式）
A
敞開法蘭
B
工字型法蘭
C
角連接
D
螺紋接頭（波紋管式）
代號
隔膜材料
F4
襯四氟
Ta
金屬鉭
C
哈氏合金
M
蒙乃爾合金
316
含鉬不銹鋼
YTP 100 A Ta 0~2.5MPa←完整型號、測量范圍
注：法蘭尺寸也可由用戶提出其他標準尺寸供貨。
訂貨須知
1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。
2、如有特殊要求，請?jiān)谟嗀洉r(shí)詳細說明。
隔膜壓力表的隔膜材質的選擇：對強酸類介質應該選用HC HB TA 膜片，最好要襯四氟，對強堿類要用316L膜片
