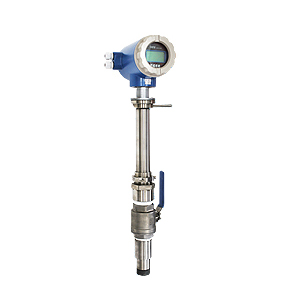

插入式電磁流量計
產品名稱:
插入式電磁流量計型號:
ZFC-C
產品摘要:
ZFC-C插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流體流量儀表。它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難、費用大等缺陷，根據尼庫拉磁（NIKURADS）原理，用電磁方法通過測量流體的平均流速，從而獲得流體的體積流量。特別是采用了帶壓開孔，帶壓安裝技術后，插入式電磁流量計可在不停車（水）的情況下安裝，也可在鑄鐵管、水泥管、PE管上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供了一種新的手段
- 產品描述
插入式電磁流量計
ZFC-C插入式電磁流量計概述
ZFC-C插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流體流量儀表。它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難、費用大等缺陷，根據尼庫拉磁（NIKURADS）原理，用電磁方法通過測量流體的平均流速，從而獲得流體的體積流量。特別是采用了帶壓開孔，帶壓安裝技術后，插入式電磁流量計可在不停車（水）的情況下安裝，也可在鑄鐵管、水泥管、PE管上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供了一種新的手段。
ZFC-C插入式電磁流量計特點
1、耐腐蝕全不銹鋼材質、ABS全模具生產探頭
2、體積小、重量輕、安裝方便、維護量小
3、轉換器采用優化設計，結構緊密，容易電氣安裝，轉換器和傳感器具有互換性，可自由變更測量范圍（0.5m/s～10m/s）。
4、儀表應用“自動歸零”原理，消除電化學干擾信號，零點自穩。
5、轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的IP68等級。
6、適用于水、污水、酸、強堿等導電率在5μs/cm以上的液體流量檢測，特別適用于供排水管道的流量測量。
7、流量的測量只與插入深度有關，故該流量計通用性廣、互換性強，一種型號就可適用于多種規格管道的流體測量要求。插入式電磁流量計在大管道流量檢測中，具有絕對的安裝優勢與價格優勢，特別適合大中口徑管道流量測量
8、測量范圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響，壓力損失為零
9、能夠在不斷流的情況下進行安裝、拆卸，為用戶的檢修帶來了方便
10、采用先進的加工工藝，固態封裝、耐震動、壽命長等特點，使儀表具有良好的測量精度和穩定性
11、數字通訊輸出：RS485、RS232、HART、Modbus
插入式電磁流量計詳細參數
儀表規格
簡易插入式
球閥插入式
拆裝方式
斷流后拆裝
不需斷流，關閉球閥后即可拆裝
儀表型號
A型
B型
精確度
±1.5%
±1.5%
公稱通徑
DN300-DN3000
DN300-DN3000
可測最低流速
0.1米/秒
0.1米/秒
可測最高流速
15米/秒
15米/秒
量程比
1:20，可按客戶要求訂制
1:20，可按客戶要求訂制
顯示器
可選
可選
輸出信號
4-20mA
4-20mA
通訊接口
可選RS485
可選RS485
供電電源
220VAC,允差15%或+24VDC，紋波≤5%
220VAC,允差15%或+24VDC，紋波≤5%
防爆等級
可選Exd[ia]qIICT5
可選Exd[ia]qIICT5
防護等級
IP65，可選IP68
IP65，可選IP68
整機功耗
6.5W
6.5W
測量體（傳感器）材質
304不銹鋼
304不銹鋼
測量元件（電極）材質
316L不銹鋼
316L不銹鋼
溫度范圍
＜130℃
＜130℃
環境溫度
-20℃～70℃
-20℃～70℃
常用流速-流量對照表流速（m/s）；流量（m3/h）口徑0.5
1
2
3
4
5
6
7
8
9
10
300
127
254
509
763
1017
1272
1526
1780
2035
2289
2545
350
173
346
692
1039
1385
1731
2077
2423
2769
3116
3464
400
226
452
904
1356
1809
2261
2713
3165
3617
4069
4523
450
286
572
1145
1717
2289
2861
3434
4006
4578
5150
5725
500
353
707
1413
2120
2826
3533
4239
4946
5652
6359
7069
600
509
1017
2035
3052
4069
5087
6104
7122
8139
9156
10180
700
692
1385
2769
4154
5539
6924
8308
9693
11078
12463
13847
800
904
1809
3617
5426
7235
9043
10852
12660
14469
16278
18086
900
1145
2289
4578
6867
9156
11445
13734
16023
18312
20602
22891
1000
1413
2826
5652
8478
11304
14130
16956
19782
22608
25434
28260
1200
2035
4069
8139
12208
16278
20347
24417
28486
32556
36625
40694
1400
2769
5539
11078
16617
22156
27695
33234
38773
44312
49851
55390
1600
3617
7235
14469
21704
28938
36173
43407
50642
57876
65111
72346
1800
4578
9156
18312
27469
36625
45781
54937
64094
73250
82406
91562
2000
5652
11304
22608
33912
45216
56520
67824
79128
90432
101736
113040
2200
6839
13678
27356
41034
54711
68389
82067
95745
109423
123101
136778
2400
8139
16278
32556
48833
65111
81389
97667
113944
130222
146500
162778
2600
9552
19104
38208
57311
76415
95519
114623
133726
152830
171934
191038
2800
11078
22156
44312
66468
88623
110779
132935
155091
177247
199403
221558
3000
12717
25434
50868
76302
101736
127170
152604
178038
203472
228906
254340
ZFC-C插入式電磁流量計安裝：傳感器安裝上游直管段不低于5D（D表示管徑），下游直管段不低于2D安裝方式如下：1、垂直安裝 傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。
2、傾斜安裝 其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上（即1/2倍的管徑）；二是插入到管道內壁為管道的1/4處。傳感器的安裝
1、清理被測管安裝底座的焊渣和毛刺。
2、關掉上游流量控制閥門或采用低壓供水。
3、將DN50球閥安裝到安裝底座上，注意球閥的長空腔向上，檢查球閥是否能全開、全關，將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，松開定位螺母，將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。相關信息：西安云儀插入式渦流量計安裝要求 ,西安云儀插入式電磁流量計訂購熱線：029-88639822 029-88623926更多流量計相關信息請點擊查看http://www.1yibiao.com
