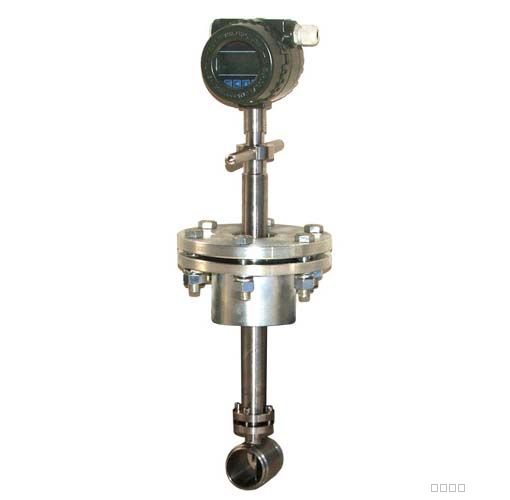

插入式渦街流量計
產品名稱:
插入式渦街流量計型號:
LUCB
產品摘要:
LUCB型插入式渦街流量計，可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。
- 產品描述
插入式渦街流量計產品概述：
LUCB型插入式渦街流量計傳感器，可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。
插入式渦街流量計主要特點：
a.可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
b.采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
c.壓力損失小，量程范圍寬，范圍度達1:25。
d.無可動部件，長期穩定，結構簡單便于安裝和維護。
e.可測介質溫度達+250℃。插入式渦街流量計詳細參數：
插入式渦街流量計
公稱通經（mm）
200，250，300，400，500，600，800，1000，1200，1500
儀表規格
簡易插入式
球閥插入式
拆裝方式
斷流后拆裝
不需斷流，關閉球閥后即可拆裝
儀表型號
A型
B型
精確度
±2.5%
±2.5%
量程比
1:10；1:15
1:10；1:15
顯示器
可選
可選
輸出信號
可選：脈沖或4-20mA
可選：脈沖或4-20mA
信號線接口
內螺紋M20×1.5
內螺紋M20×1.5
通訊接口
可選RS485
可選RS485
供電電源
傳感器：+12VDC、+24VDC（可選）
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池傳感器：+12VDC、+24VDC（可選）
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池信號傳輸線
STVPV3×0.3（三線制），2×0.3（二線制）
STVPV3×0.3（三線制），2×0.3（二線制）
傳輸距離
≤500m
≤500m
防爆等級
可選ExdIIBT6或ExiaIICT4
可選ExdIIBT6或ExiaIICT4
防護等級
IP65
IP65
允許振動加速度
1.0g
1.0g
阻力損失系數
Cd<2.6
Cd<2.6
整機功耗
＜1W
＜1W
儀表材質
1Cr18Ni 9Ti
1Cr18Ni 9Ti
公稱壓力
PN1.6Mpa；PN2.5Mpa
PN1.6Mpa；PN2.5Mpa
被測介質溫度（℃）
－40～+250℃
－40～+250℃
環境條件
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
插入式渦街流量計測量范圍：
公稱通徑
(mm)測量范圍(m3/h)
公稱通徑
(mm)測量范圍(m3/h)
液體
氣體
液體
氣體
200
70-700
600-6000
500
450-4500
4200-42000
250
110-1100
1060-10600
600
600-6000
6100-61000
300
180-1800
1500-15000
800
800-8000
11000-110000
350
210-2100
2000-20000
1000
1200-12000
17000-170000
400
270-2700
2700-27000
1200
1800-18000
24000-240000
450
350-3500
3300-33000
1500
2600-26000
38000-380000
插入式渦街流量計相關信息： 插入式渦街流量計安裝步驟 插入式流量計有哪些 插入式渦街流量計安裝要求
