孔板流量計在煤炭行業的使用案例
孔板流量計按國標規定進行設計、制造和檢定的標準孔板無需實流標定，精度高、結構簡單、制造成本低，但壓力損失在所有標準節流裝置中最大，不適用于要求壓力損失小的情況，標準孔板廣泛用于石油、化工、冶金、電力等行業。
歡迎咨詢18992849352       http://days7.com.cn/70.html
案例：某礦地面泵站使用孔板流量計，孔板水柱差壓為225mmH2O（1mmH2O=9.8Pa），管道負壓為－28．4kPa，濃度23％，溫度18℃；當?shù)卮髿鈮簽?4kPa，管道為DN600，孔板系數為10．6176。試計算標況混合流量和純流量？
計算過程如下：
1）絕壓。
Pj＝當?shù)卮髿鈮海艿镭搲海?4－28．4＝65．6kPa
2）壓力修正系數。

 3）濃度修正系數。

4）溫度修正系數。

 5）標況混合流量。

 6）標況純流量。

如按照簡易公式計算得到的流量值：

與標況流量的誤差為：

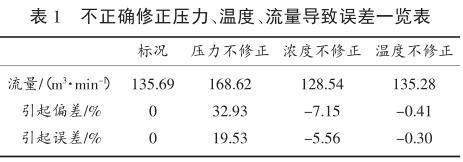

        以下將壓力、濃度及溫度在流量計算中不修正引起的流量誤差做一匯總（表 1）。
不正確修正壓力、溫度、流量導致誤差一覽表

        因此，對于瓦斯抽采用人工孔板計量比對，標況流量計算必須考慮壓力、濃度、溫度的修正系數。作為在線計量的各種流量傳感器，一般要求流量誤差不大于±3％F．S．。如不對孔板按照標準公式計算，其偏差將動輒在 10％以上，將失去對比意義。
